Описание

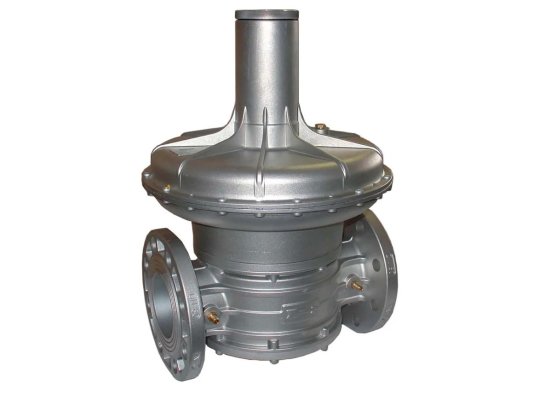

Регулятор давления газа Madas RC09 020 встраивается в систему автоматического управления подачей газа промышленных газовых горелок и котлов. Соответствует европейским нормам безопасности, сертифицирован. Рассчитан на давление в газораспределительной сети до 1 бар. Стабилизирует и автоматически поддерживает давление газа с учетом настройки пружины для достижения оптимального расхода. Отличается морозостойким исполнением, высоким уровнем герметичности, продолжительным сроком службы.

Виды газа

Регулятор давления подходит для сборки промышленного оборудования, использующего природный газ (ГОСТ 5542-87), сжиженный газ, воздух, азот и другие инертные газы.

Основные характеристики и особенности:

• регулируемая пружина, диапазон давления 13-27 мбар;
• допустимое входное давление: 1000 мбар;
• фланцевое соединение DN 80;
• герметичность класса «А» по европейским стандартам;
• расход газа для нормальной работы регулятора: не менее 0,1 м 3/час;
• температурный диапазон: от -40 до +60 °C;
• возможность установки на вертикальном/ горизонтальном трубопроводе;
• встроенный импульсный выход;
• поверхностная температура корпуса: не более +60 °C;
• эксплуатационный ресурс: 40 лет.

Конструкция

Регулятор давления газа Madas собран в корпусе из двух частей, надежно скрепленных между собой. Под съемным колпаком размещен регулировочный винт, посредством которого выполняется настройка выходного давления. Регулировка осуществляется в пределах доступного диапазона и контролируется с помощью манометра.

Регулятор оснащен компенсационной, предохранительной, рабочей мембранами, пружиной регулировки давления, штуцерами.

Конструкция характеризуется устойчивостью к низким/ высоким температурам, коррозии, давлению рабочей среды. Корпус и детали регулятора произведены из алюминия, латуни, нержавеющей стали, стекловолокна с 30% нейлона, уплотнения – из газонепроницаемого бутадиен-нитрильного каучука. На корпус нанесена стрелка, указывающая направление течения газа.

Место установки регулятора

Регулятор давления газа может размещаться внутри помещений, соответствующих требованиям по взрывобезопасности согласно ГОСТ Р 51330.9-99 (зона 2). Допустима также уличная установка под навесом, козырьком или в защитном шкафу. Во избежание возникновения утечек и аварийных ситуаций не допускается использование регулятора в местах, где окружающая среда агрессивно воздействует на металлические части и уплотнения.

Сервисные операции

Своевременная замена особо нагружаемых деталей способствует многолетней службе регулятора. С периодичностью 5 и 20 лет рекомендуется заменять рабочую мембрану и пружину. Также ежегодно проводится проверка выходного давления. После замены деталей требуется повторная настройка давления.

Достоинства:

• высокий уровень герметичности (класс «А»);
• стабильное выходное давление;
• износостойкое исполнение для интенсивной эксплуатации;
• газонепроницаемые уплотнения;
• размещение внутри помещений и на открытом воздухе;
• использование для большинства климатических зон;
• 40-летний эксплуатационный ресурс.

купить регуляторы давления газа Madas с резьбовыми и фланцевыми соединениями (DN15-DN100), давлением на выходе от 7 до 600 мбар, фильтром или без него, стандартной или усиленной мембраной. По запросу доступны регуляторы для систем с давлением в газораспределительной сети до 2 бар, модификации для биогаза и попутного нефтяного газа. Узнайте подробности у наших консультантов.
