Описание

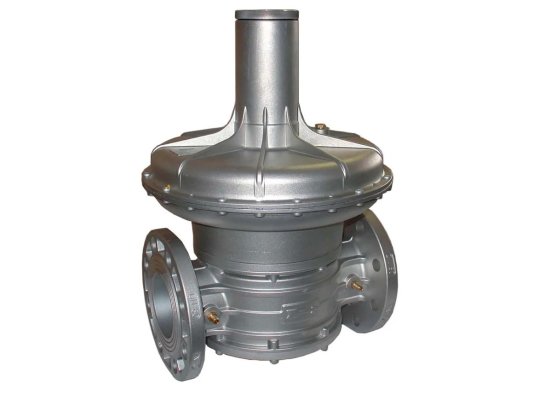

Регулятор давления газа Madas RC09 050 используется в составе промышленных установок, потребляющих метан, сжиженный газ, воздух. Характеризуется высоким уровнем герметичности, устойчивостью к коррозии, износу, низкотемпературному воздействию, подходит для уличного применения.
Назначение
Регулятор давления снижает давление газа и поддерживает на постоянном уровне для достижения необходимого расхода с учетом текущих потребностей в тепле. Походит для установок с давлением в газовой магистрали не более 1 бар.
Основные параметры и особенности:
- регулируемая пружина, рабочий диапазон: 110-200 мбар;
- давление в распределительной сети: до 1000 мбар;
- герметичная конструкция, класс «А» по европейским стандартам;
- износостойкое исполнение для интенсивного промышленного применения;
- корпус и детали из алюминия, нержавеющей стали, латуни, стекловолокна с 30% нейлона;
- минимально допустимый расход газа: 0,1 м 3/час;
- компенсационная, предохранительная, рабочая мембраны;
- монтаж перед газопотребляющим устройством для поддержания стабильных параметров давления;
- рабочая среда: природный, бытовой, сжиженный газ, воздух, азот и другие инертные газы;
- неразрушаемые при контакте с газообразной средой уплотнения из NBR-каучука;
- присоединение на фланцы DN 80;
- установка на вертикальный/ горизонтальный трубопровод;
- срок службы: 40 лет при соблюдении требований к обслуживанию и замене запчастей
Эксплуатационные условия
Регулятор давления газа рассчитан на эксплуатацию при температурах внешней среды -40.+60 °C. Максимальная температура на поверхности корпуса не должна превышать +60 °C.
Установка и настройка регулятора
Регулятор давления газа Madas может размещаться внутри помещений и на улице при условии, что отсутствуют потенциальные источники возгорания или взрыва. При размещении на открытом воздухе необходимо защитить корпус от воздействия осадков с помощью навеса, козырька или шкафа.
Важно учесть! Конструкция регулятора не подходит для размещения в местах с агрессивной внешней средой, которая вызывает окисление стали, алюминия и разрушение каучука.
Для правильной установки регулятора давления на корпус нанесена стрелка, указывающая направление потока газа (к горелке). Выходное давление задаётся с помощью регулировочного винта, размещенного под съемным колпачком вверху корпуса. Для проверки давления применяется манометр.
Обслуживание и замена деталей
Производитель рекомендует ежегодно контролировать исходящее давление, каждые 5 лет заменять рабочую мембрану, а через 20 лет – пружину. После разборки-сборки конструкции необходимо повторно настроить давление на выходе из регулятора
Достоинства:
- стабильное давление «после себя»;
- высокий уровень герметичности, класс «А»;
- бесперебойная работа в условиях низкотемпературной эксплуатации;
- размещение внутри помещений и на открытом воздухе;
- вертикальная или горизонтальная установка;
- срок службы 40 лет.
У нас можно купить регуляторы давления газа Madas с резьбовыми и фланцевыми соединениями, разными диапазонами выходного давления (в пределах от 7 до 600 мбар), со встроенным фильтром/ без фильтра, стандартной или усиленной мембраной. По отдельному запросу доступны модификации для работы с биогазом, попутным нефтяным газом.
