Описание

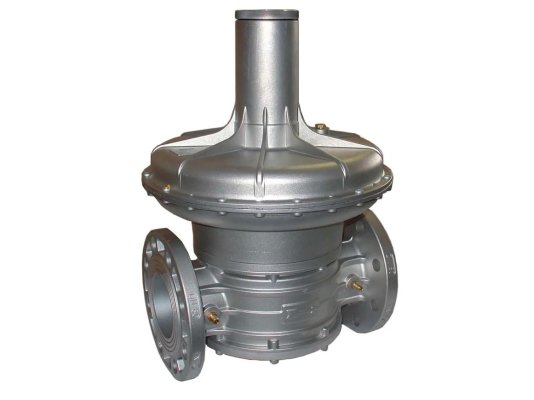

Регулятор давления газа Madas RC10 020 востребован для сборки и эффективной работы промышленного газопотребляющего оборудования. Регулирует и поддерживает давление газа после себя на установленном уровне для достижения необходимого расхода. Отвечает европейским стандартам безопасности, сертифицирован. Рассчитан на давление в распределительной сети до 1 бар.
Виды газа
Регулятор давления Madas RC предназначен для работы с природным газом по ГОСТ 5542-87, сжиженным нефтяным газом, воздухом, азотом и другими инертными газообразными средами (сухие газы). По запросу покупателя возможно исполнение для биогаза и попутного нефтяного газа.
Основные характеристики:
- регулируемая пружина, рабочий диапазон 15-27 мбар;
- допустимое входное давление: 1000 мбар;
- интеграция в систему на фланцевые соединения DN 100;
- минимальный расход газа для нормальной работы: 0,1 м 3/час;
- герметичность класса «А» по европейским стандартам;
- эксплуатация при внешних температурах до -40 °C;
- температура на поверхности корпуса: +60 °C;
- монтаж перед газопотребляющим прибором;
- вертикальное/ горизонтальное размещение;
- требования к рабочему помещению: соответствие нормам ГОСТа Р 51330.9-9 (2 зона взрывоопасности);
- оснащение предохранительной мембраной для защиты от утечек;
- заявленный срок эксплуатации: 40 лет.
Конструкция и особенности
Корпус и рабочие узлы регулятора произведены из алюминия, нержавеющей стали марки 430, нержавеющей оцинкованной стали, латуни, стекловолокна с 30% нейлона. Уплотнения выполнены из газонепроницаемого NBR-каучука, что обеспечивает герметичность соединений.
Основными элементами конструкции являются корпус, предохранительная, компенсационная и рабочая мембраны, пружина, регулировочный винт, уплотнения, штуцеры. Настройка давления на выходе из регулятора осуществляется под контролем манометра. Доступ к регулировочному винту открывается при откручивании колпачка в верхней части регулятора.
Возможные места размещения
Регулятор может устанавливаться в помещениях, где отсутствуют потенциальные источники возгорания или взрыва, а также на открытом воздухе. При уличном использовании требуется разместить регулятор под навесом, козырьком или в шкафу.
Внимание! Регулятор нельзя эксплуатировать в местах с агрессивной внешней средой, способной вызвать окисление металлических частей и разрушить материал уплотнений.
Сервисные операции
Техобслуживание заключаются в ежегодном контроле давления на выходе из регулятора, замене рабочей мембраны и пружины с периодичностью 5 и 20 лет соответственно. По окончании сервисных операций проводится повторная настройка регулятора.
Достоинства:
- стабильное давление на выходе несмотря на изменения давления в магистрали;
- высокий уровень герметичности, класс «А»;
- возможность выбора положения при монтаже;
- широкий диапазон рабочих температур;
- 40-летний срок службы.
купить регуляторы давления газа с различными диапазонами настройки пружины, комплектацией, размерами и способами соединений, для систем различной мощности и назначения.
