Описание
Регулятор давления газа Madas RC10 040 предназначен для оснащения промышленного топочного оборудования с давлением в магистрали до 1 бар. Стабилизирует и поддерживает давление газа на постоянном уровне в условиях изменяющегося давления в газораспределительной сети. Отличается морозостойким исполнением, высоким классом герметичности, значительным эксплуатационным ресурсом.
Назначение: промышленные установки, потребляющие природный газ (ГОСТ 5542-87), сжиженный нефтяной газ, азот, воздух, нейтральные сухие газы.
Эксплуатационные и технические характеристики:
- доступный диапазон настройки пружины: 55-130 мбар;
- давление газа на входе в регулятор: до 1000 мбар;
- класс герметичности «А» по европейским стандартам;
- расход газа для нормального функционирования: не менее 0,1 м 3/час;
- интеграция в систему с помощью фланцевых соединений DN 100;
- монтаж на вертикальный/ горизонтальный трубопровод;
- требование к рабочему помещению: соответствие нормам ГОСТа Р 51330.9-99 (зона 2 взрывоопасности);
- предохранительная мембрана для повышения герметичности системы;
- диапазон температур окружающего воздуха: -40.+60 °C;
- поверхностная температура корпуса: +60 °C;
- продолжительность службы: 40 лет при своевременной замене деталей.
Конструкция

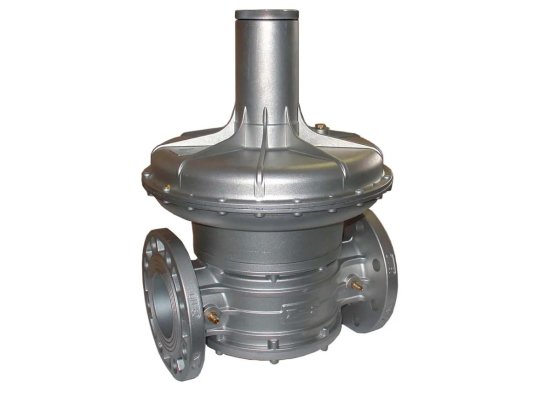

Регулятор давления газа Madas RC собран в корпусе, состоящем из верхней и нижней части. Оснащен предохранительной, компенсационной и рабочей мембранами, пружиной, внутренним импульсом, регулировочным винтом, штуцерами. Для монтажа в газопотребляющую систему предусмотрены фланцевые выходы.
На корпус нанесена стрелка для правильного размещения регулятора в системе (должна направляться на горелку). Доступ к регулировочному винту открывается при снятии колпачка. Давление подачи на горелку устанавливается в рамках доступного диапазона пружины под контролем манометра.
Конструкция произведена из алюминиевого сплава, латуни, нержавеющей стали марки 430, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона. Уплотнения изготовлены из газонепроницаемого бутадиен-нитрильного каучука.
Место установки
Регулятор давления может размещаться как внутри помещений, так и на улице, под навесом. Не подходит для мест с агрессивной окружающей средой, которая способна разрушить алюминий, сталь, каучук. Для защиты корпуса от коррозии необходимо специальное покрытие, наносимое методом катафореза.
Техобслуживание
Для надежной работы и длительной службы регулятора необходимо:
- ежегодно замерять давление;
- через каждые 5 лет заменять рабочую мембрану;
- через 20 лет установить новую пружину.
После разборки конструкции требуется заново задать параметры давления на выходе из регулятора.
Достоинства:
- высокий уровень герметичности конструкции и соединений;
- стабильное давление с учетом настройки пружины;
- возможность низкотемпературной эксплуатации;
- установка внутри помещений и на улице;
- 40-летний ресурс при своевременном обслуживании/ замене деталей.
Со склада и под заказ доступны регуляторы давления газа Madas с резьбовыми и фланцевыми соединениями, выходным давлением от 7 до 600 мбар, фильтром/ без фильтра, стандартной и усиленной мембраной. По запросу предоставляются модели для биогаза и попутного нефтяного газа.
