Описание

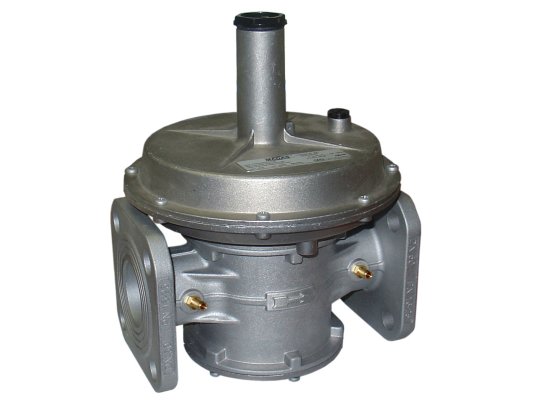

Регулятор давления газа Madas RC50 030 стабилизирует давление газа и поддерживает на необходимом уровне в условиях изменения давления в газораспределительной сети. Служит для оснащения промышленного топочного оборудования с давлением в газовой магистрали до 1 бар.

Назначение: промышленные теплоснабжающие и другие установки, потребляющие природный газ (ГОСТ 5542-87), сжиженный нефтяной газ, воздух, азот, нейтральные сухие газы.

Эксплуатационные и технические характеристики:

• доступный диапазон настройки пружины: 20-36 мбар;
• давление газа на входе в регулятор: до 1000 мбар;
• интеграция в систему с помощью фланцевых соединений DN 50;
• класс герметичности: А;
• расход газа для нормальной работы регулятора: более 0,1 м 3/час;
• установка на вертикальный/ горизонтальный трубопровод;
• место размещения: зоны 2 взрывоопасности по ГОСТ Р 51330.9-99;
• морозостойкое исполнение, возможность эксплуатации на открытом воздухе;
• предохранительная мембрана для повышения герметичности системы;
• встроенный импульс;
• минимальная/ максимальная температура окружающей среды: -40/ +60 °C;
• поверхностная температура корпуса: +60 °C;
• продолжительность службы: 40 лет при выполнении сроков замены деталей.

Конструкция

Регулятор давления газа собран в коррозиестойком алюминиевом корпусе, состоящем из верхней и нижней части. Оснащен предохранительной, компенсационной и рабочей мембранами, пружиной, внутренним импульсом, регулировочным винтом, затвором, штуцерами. Для интеграции в систему предусмотрены фланцевые выходы.

На корпус нанесена стрелка для правильного позиционирования в системе (должна направляться на газоипользующий прибор). Доступ к винту настройки давления находится под съемным колпачком. Выходное давление задается путем регулировки пружины под контролем манометра.

Корпус и элементы конструкции произведены из алюминиевого сплава, латуни, нержавеющей стали марки 430, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона. Для уплотнений использован бутадиен-нитрильный каучук, обладающий отличными газонепроницаемыми свойствами и стойкостью к истиранию.

Место установки

Регулятор давления может устанавливаться в помещениях и на улице. Установка на открытом воздухе возможна с учетом защиты корпуса от атмосферных осадков (навес, козырек, шкаф).

Важно учесть! Регулятор нельзя использовать в местах с агрессивной окружающей средой, которая разрушающе воздействует на алюминий, сталь, каучук. Для защиты корпуса от окисления используется специальная обработка методом катафореза.

Сервисное обслуживание

Для стабильной работы регулятора необходимо:

• ежегодно проверять выходное давление;
• заменять рабочую мембрану и пружину (через каждые 5 лет и 20 лет соответственно).

После замены конструктивных элементов требуется заново перенастроить регулятор.

Достоинства:

• стабильное давление с учетом настройки пружины;
• возможность низкотемпературной эксплуатации;
• высокий уровень герметичности конструкции и соединений;
• размещение внутри помещений и на улице;
• 40-летний ресурс при своевременной замене деталей.

Со склада и под заказ доступны регуляторы давления газа Madas с фильтром/ без фильтра, резьбовыми и фланцевыми соединениями (DN15-DN100), выходным давлением от 7 до 600 мбар, стандартной и усиленной мембраной.
