Описание

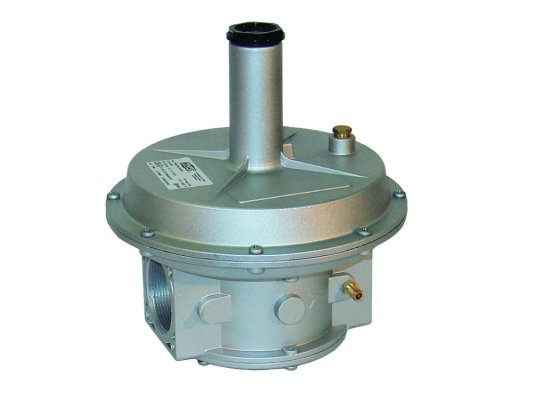

Регулятор давления газа Madas RCS060000 170 разработан для промышленных систем сжигания газа с высоким давлением. Оснащен усиленной мембраной для работы под тяжелыми нагрузками. Понижает и поддерживает давление после себя на необходимом уровне с учетом настройки пружины при любом входном давлении, вплоть до 6 бар. Для защиты трубопровода от перегрузок снабжен предохранительно-сбросным клапаном, стравливающим избыточное давление.
Рабочая среда
Регулятор Madas серии RCS подходит для сборки систем, работающих с природным, бытовым, сжиженным газом и другими неагрессивными сухими газами по ГОСТ 5542-87.
Технические и эксплуатационные характеристики:
- конструкция класса «А» герметичности по EN 88-2;
- настройка давления на выходе из регулятора в диапазоне 300-500 мбар;
- давление перед регулятором: до 6000 мбар;
- диапазон настройки предохранительно-сбросного клапана: 345-620 мбар;
- резьбовой способ присоединения, Rp 1 1/2;
- ограничения эксплуатационных температур: до -40,.+60 °C;
- допустимая поверхностная температура: не выше +60 °C;
- монтаж в вертикальный или горизонтальный трубопровод;
- замена мембраны – через 5 лет, пружины – через 20 лет;
- стрелка на корпусе для упрощения сборки (направляется к горелке);
- эксплуатационный ресурс: 40 лет до полной замены.
Конструкция и размещение
Регулятор давления оснащен предохранительной, рабочей и компенсационной мембранами. Для тяжелых нагрузок предусмотрена усиленная мембрана. В состав регулятора входит предохранительно-сбросной клапан, стравливающий небольшое количество газа при избыточном давлении рабочей среды. Настройка выходных параметров давления и сбросного клапана осуществляется с помощью калибровочных винтов. По умолчанию сбросной клапан настроен на минимальное давление.
Регулятор собран в алюминиевом износостойком корпусе. Детали и уплотнения произведены из латуни ОТ-58, штампованного алюминия, оцинкованной нержавеющей стали, алюминия 11S, нержавеющей стали марки 430 F, бутадиен-нитрильного каучука. За счет газонепроницаемости уплотнительного материала исключена вероятность утечек газа.
Важно учесть! Конструкция регулятора не подходит для установки в местах, где внешняя среда агрессивно воздействует на металлические части конструкции и материал уплотнений. Регулятор может устанавливаться в зонах 1 взрывоопасности по ГОСТ Р 51330.9-99.
Основные достоинства:
- герметичное исполнение, класс «А» по европейским стандартам;
- стабильные выходные параметры давления;
- оснащение усиленной мембраной;
- надежная конструкция для систем с входным давлением до 6 бар;
- встроенный сбросной клапан, защита газопровода от перегрузок;
- размещение на горизонтальной и вертикальной трубе;
- стойкость к низким температурам, до -40 °C;
- 40-лет службы до полной замены.
. В каталоге доступны регуляторы с разными диапазонами настройки пружины, комплектацией и размерами соединений.
