Описание

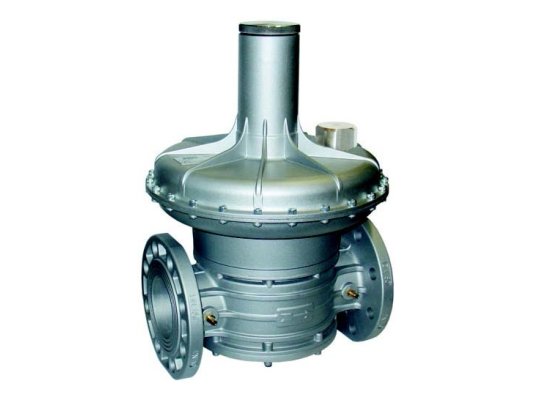

Регулятор давления газа Madas RCS090055 180 с пилотом служит для безопасного понижения и автоматического поддержания давления на необходимом уровне в промышленных системах сжигания газа высокой мощности. Для защиты трубопровода от сверхдавления предусмотрен предохранительно-сбросной клапан, выпускающий избыточное количество газа при превышении давления установленной величины. Конструкция адаптирована для эксплуатации в условиях низких температур окружающей среды, что расширяет возможности применения.

Виды газа и назначение

Рабочей средой является природный, сжиженный газ и другие неагрессивные газы в соответствии с ГОСТ 5542-87. Функцией регулятора Madas RCS является понижение входного давления газа и поддержание стабильных параметров перед горелкой с учетом настройки пружины, в т. ч. при изменении давления в магистрали.

Особенности и характеристики:

• максимальное давление перед регулятором: до 6000 мбар;
• диапазон настройки выходных параметров давления: 800-1500 мбар;
• диапазон давления срабатывания сбросного клапана: 840-1700 мбар;
• максимальный расход газа: 5000 нм 3/ч;
• соответствие европейским стандартам EN 88-2, класс «А» герметичности;
• модификация с пилотом;
• присоединение к трубопроводу на фланцы DN 80;
• монтаж на вертикальный или горизонтальный трубопровод;
• встроенный импульс;
• эксплуатационные температуры: -40.+60 °C;
• место размещения: объекты зоны 1 взрывоопасности.

Материалы и основные элементы конструкции

При изготовлении регулятора давления Madas RCS использованы материалы: нержавеющая сталь (марки 430 F и оцинкованная), латунь, алюминий 11S, штампованный алюминий, стойкие к коррозии, температурным, механическим воздействиям, составу газов. Уплотнения изготовлены из газонепроницаемого NBR-каучука, что исключает утечки газа.

Основные элементы конструкции:

• пружина регулирования выходного давления;
• рабочая мембрана;
• компенсационная мембрана;
• предохранительно-сбросной клапан.

Избыточное количество газа выпускается через сбросное отверстие.

Важно!

Регулятор давления газа не предназначен для установки в местах, где агрессивная окружающая среда способна вызвать разрушение металлических частей конструкции и уплотнений.

Обслуживание и замена комплектующих

Обслуживание регулятора заключается в периодических проверках выходного давления (ежегодно), замене рабочей мембраны и пружины (каждые 5 лет и через 20 лет соответственно). Полная замена регулятора осуществляется через 40 лет или раньше, в случае необходимости. После разборки-сборки конструкции требуется повторная настройка рабочих параметров.

Достоинства:

• широкий диапазон регулировки давления;
• применение в мощных газовых установках;
• модификация с пилотом;
• стабильные параметры давления перед горелкой;
• высокий уровень герметичности, класс «А»;
• сброс избыточного давления через специальное отверстие;
• монтаж в горизонтальные и вертикальные трубопроводы;
• всепогодное исполнение;
• 40 лет эксплуатации до полной замены.

Заводская гарантия на регуляторы давления газа Madas – 24 месяца.
