Описание

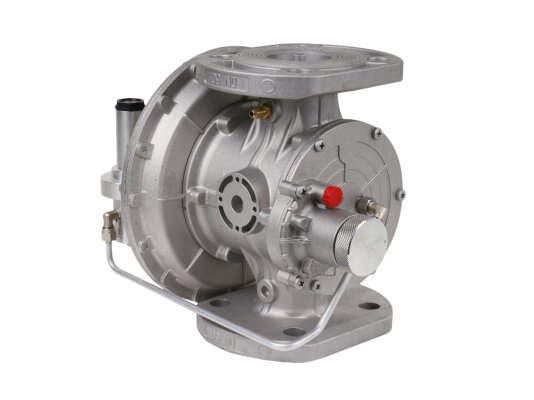

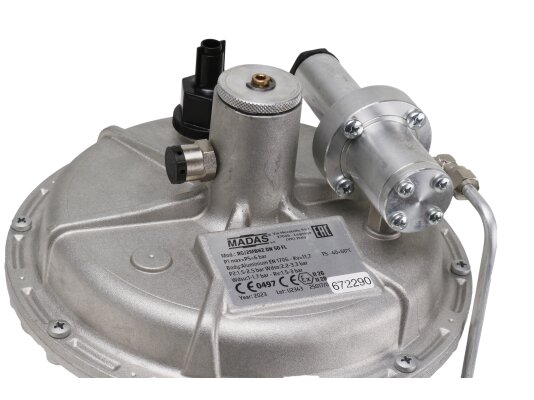

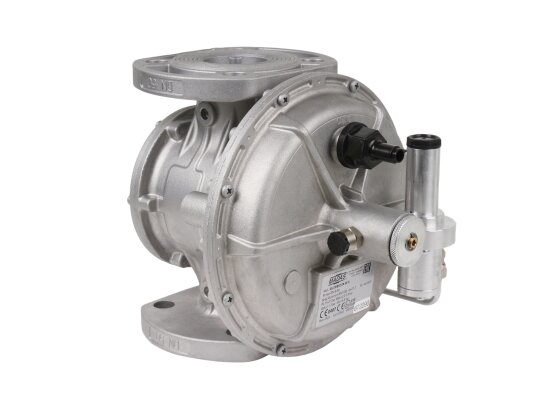

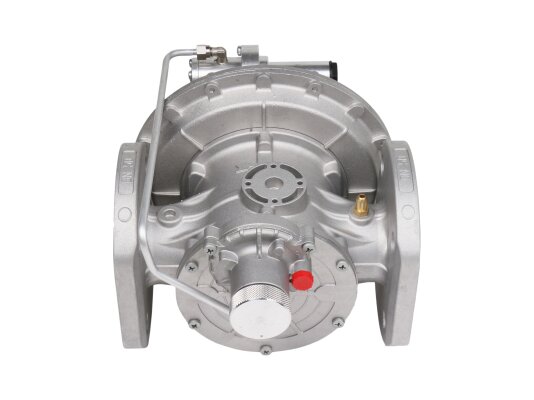

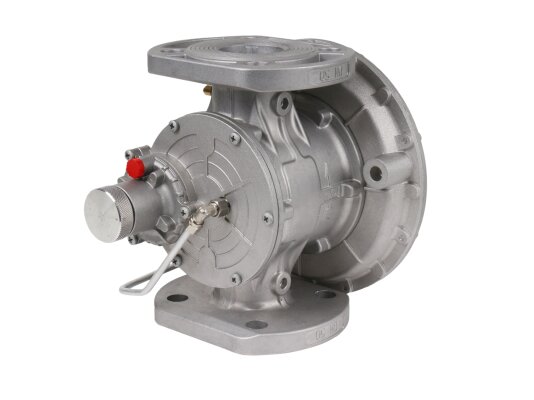

Регулятор давления газа Madas RG/2MBHZ DN 50 FL, арт: RBH50Z 120 – регулятор прямого действия для редуцирования и поддержания давления на постоянном уровне независимо от изменения давления в магистрали и расхода газа. Используется в промышленных установках с высоким давлением и объемом потребления газа. Оснащен дополнительными устройствами безопасности – запорным и сбросным клапанами.

Рабочая среда и применение

Регулятор давления служит для работы с природным, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, соответствующими стандарту 5542-87. По запросу предоставляются модификации для биогаза и агрессивных газов.

Регулятор давления Madas RBH применяется в крупных газораспределительных и газоснабжающих установках промышленной и бытовой подачи газа.

Основные параметры:

• допустимое входное давление: не более 6000 мбар;
• настройка выходного давления от 1500 до 2500 мбар;
• регулирование давления «после себя» с точностью ±10 %;
• настройка давления срабатывания запорного клапана: 1800-3300 мбар/ 800-1700 мбар;
• пределы срабатывания сбросного клапана: 1500-3000 мбар;
• минимальное потребление газа: 0,1 нм 3/ч;
• герметичный корпус, класс «А» по европейскому стандарту EN 88-2;
• время закрытия ПЗК 1 сек.;
• линейный тип соединения, крепление на фланцы DN 50;
• горизонтальная (вверх пружиной, рекомендуется) или вертикальная установка;
• срок эксплуатации: 40 лет.

На заметку:при размещении регулятора с пружиной, расположенной не строго вверх, его рабочий ресурс сокращается.

Комплектация регулятора давления

В состав комбинированной конструкции входят дополнительные устройства:

• предохранительно-запорный клапан (ПЗК), отсекающий поток газа при недопустимом понижении/ повышении выходного давлении (или отсутствии давления);
• предохранительно-сбросной клапан (ПСК), стравливающий излишнее количество газа через сбросное отверстие при превышении давления установленного значения.

Условия эксплуатации

Комбинированный регулятор Madas RG/2MBHZ рассчитан на эксплуатацию в условиях окружающих температур -40.+60 °C. Подходит для установки в зоны 1 или 2 взрывоопасности.

Важно! Конструкция на пригодна для работы в условиях агрессивной внешней среды, разрушающей материалы корпуса и деталей (алюминий, сталь, каучук).

Достоинства:

• стабильность выходного давления;
• предохранительные клапаны, высокий уровень безопасности;
• быстрое срабатывание запорного механизма ( 1 сек.);
• герметичная конструкция класса «А»;
• горизонтальное или вертикальное положение в системе;
• работа в широком диапазоне эксплуатационных температур;
• 2-летняя заводская гарантия.

Линейка RBH

Регуляторы давления газа Madas линейки RBH выпускаются с/ без ПСК, в обычном исполнении и с шумоглушителем, резьбовым/ фланцевым соединением (Z – линейное, F, R – угловое, M – U-образное), для работы с неагрессивными газами, биогазом (маркировка В), агрессивными газами (W). Поставляются со склада и под заказ.
