Описание

Версия с усиленной мембраной

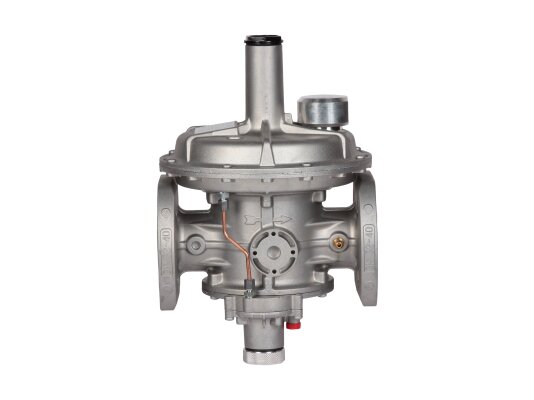

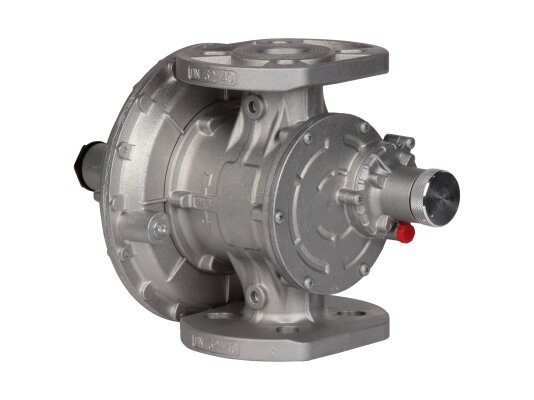

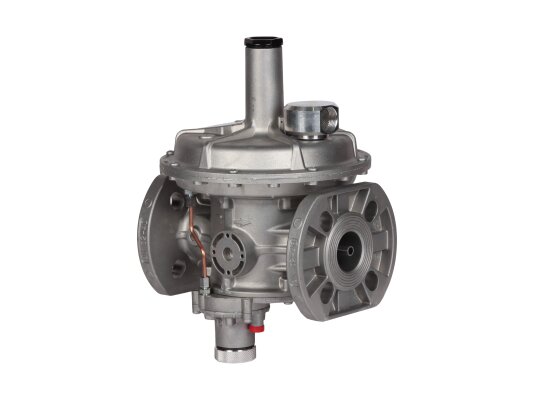

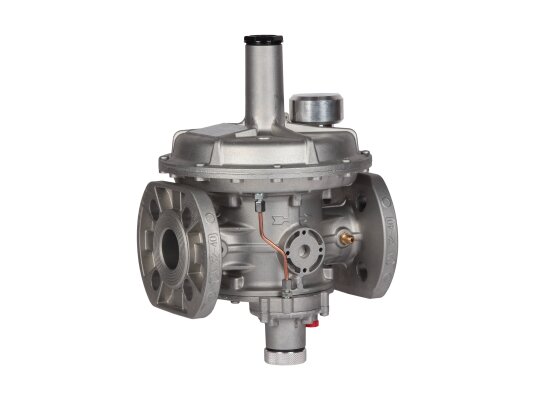

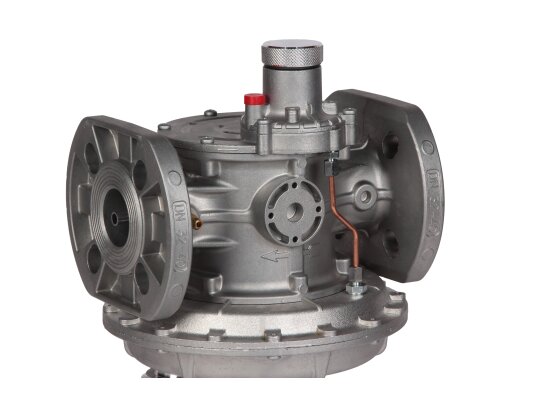

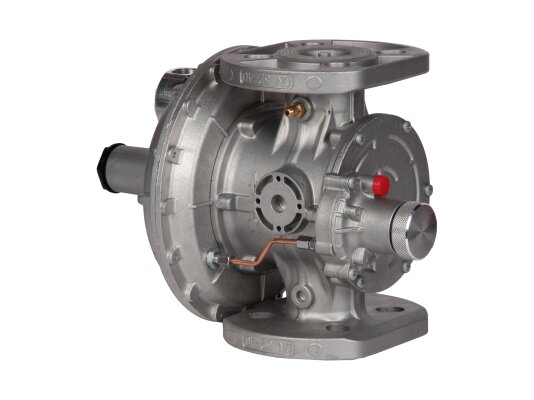

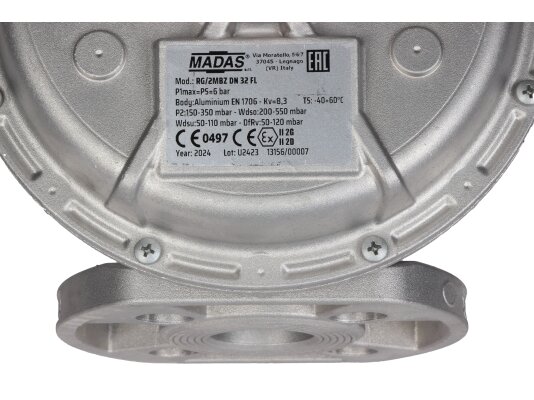

Регулятор давления Madas RB32Z R160 служит для понижения высокого входного давления газа до необходимых значений и постоянного поддержания заданных параметров независимо от изменений давления в магистрали и расхода. Диапазон настройки выходного давления: 150-350 мбар. Регулятор также предназначен для автоматического прерывания подачи газа при недопустимом повышении и понижении выходного давления, что обеспечивается за счет встроенного запорного органа. Подходит для систем с давлением газа до 6000 мбар.

Исполнение конструкции

Корпус регулятора изготовлен из алюминия, комплектующие – из латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, бутадиен-нитрильного каучука. Конструкция устойчива к коррозии, ударам, химическому составу газов.

Регулятор рассчитан на длительную эксплуатацию. Полная замена потребуется в среднем через 40 лет. Отдельные элементы необходимо менять в соответствии с рекомендациями производителя. Мембрана предохранительно-запорного клапана и рабочая мембрана рассчитаны на 5-летнюю службу, пружина – на 20 лет.

Монтаж и условия эксплуатации

Регулятор может устанавливаться в горизонтальном или вертикальном положении. Монтаж осуществляется на фланцы DN 32. Соединение – прямое (линейное).

Регулятор давления может использоваться:

• для работы с метаном, сжиженным газом, азотом, неагрессивными сухими газами, по отдельной заявке – с биогазом;
• при внешних температурах от -40 до +60 °С;
• внутри или снаружи помещений (под навесом, козырьком, в шкафу);
• в местах отсутствия негативного воздействия окружающей среды, разрушающей сталь, алюминий, каучук.

Комплектация

Регулятор давления Madas RB32Z R160 оснащен защитными устройствами для предотвращения повреждения газовых приборов и риска возникновения аварийных ситуаций:

• предохранительно-сбросным клапаном для стравливания избыточного давления при кратковременном превышении;
• предохранительно-запорным клапаном для закрытия подачи газа при аварийном повышении или снижении давления относительно заданных настроек, отсутствии входного давления.

Время срабатывания запорного устройства 1 секунды, точность ±10%. Сбросной клапан срабатывает с точностью ±5%.

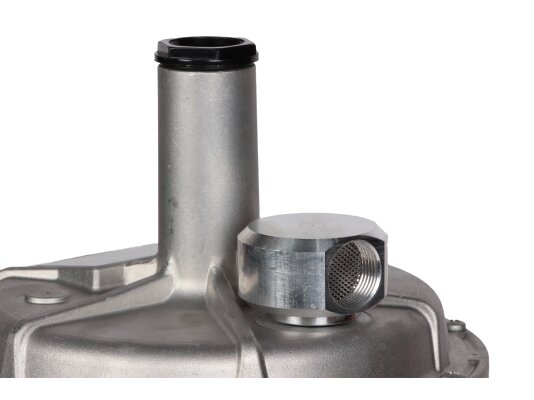

Установка выходных параметров, давления ПСК и ПЗК осуществляется регулировочными винтами. На корпусе предусмотрен штуцер для контроля настроек давления и патрубок для сброса стравленного газа в атмосферу G3/4.

В случае срабатывания запорного механизма повторный пуск регулятора выполняется вручную.

Дополнительно возможно оснащение регулятора индикатором положения ПЗК.
