Описание

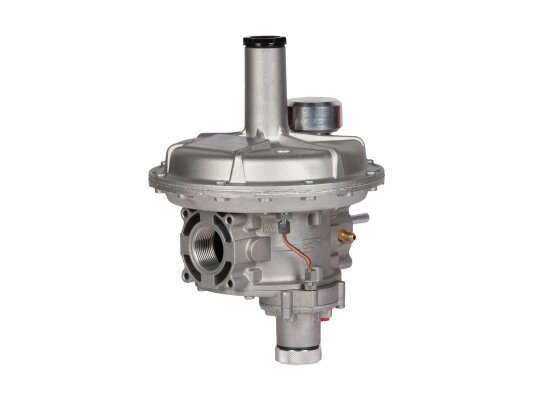

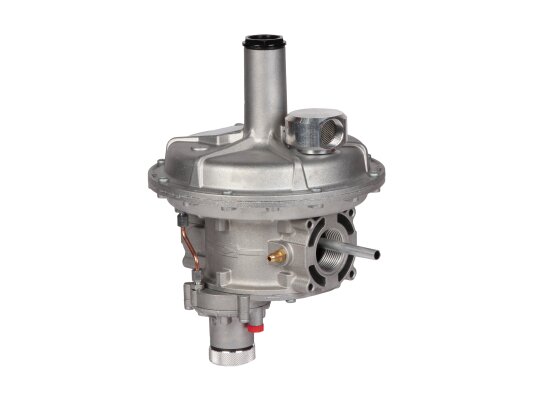

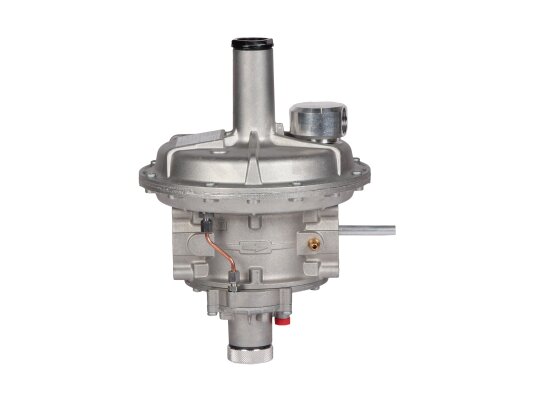

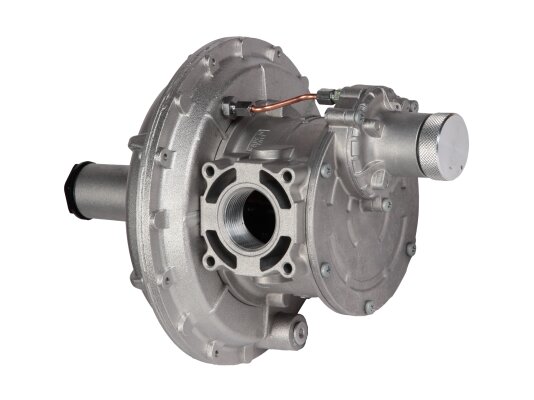

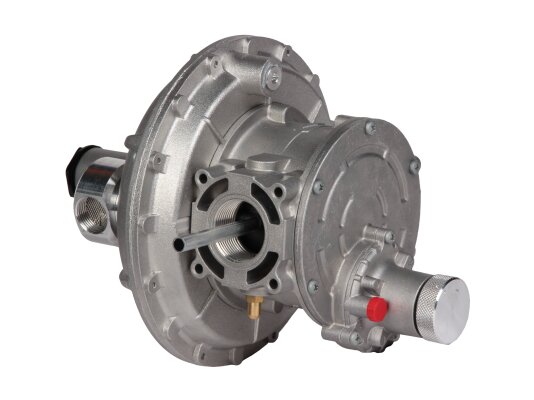

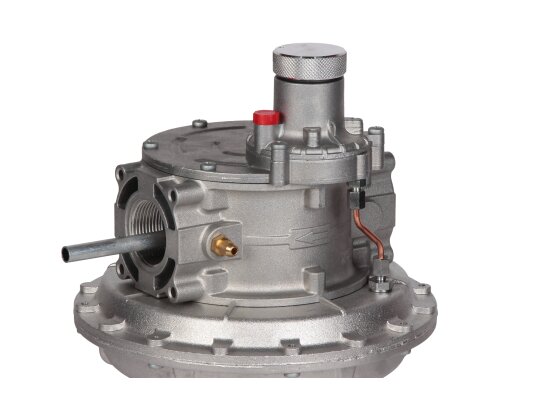

Регулятор давления газа Madas RB05Z R120 – комбинированное устройство со встроенным предохранительно-запорным клапаном, срабатывающим на аварийное понижение/ повышение выходного давления. Используется в промышленных газопотребляющих установках с давлением в сети до 6 бар. Обеспечивает стабильные выходные параметры давления в соответствии с настройкой пружины. Оснащен предохранительно-сбросным клапаном для выпуска избыточного давления.

Виды газа

Регулятор прямого действия входит в состав систем редуцирования высокого давления метана, пропан-бутана, азота, воздуха, другой неагрессивной газообразной среды, соответствующей ГОСТ 5542-87. Возможен подбор версии для биогаза (требуется уточнить состав).

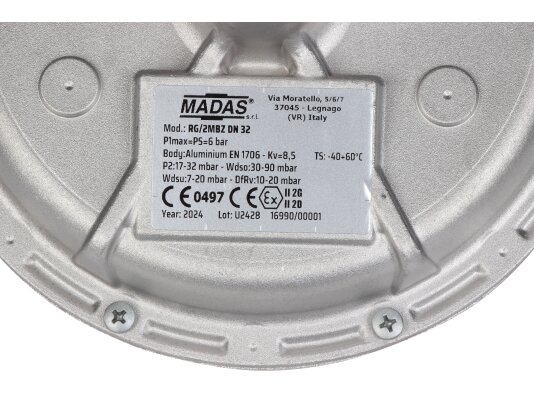

Основные характеристики:

• максимальное давление в системе: 6000 мбар;
• исполнение класса «А» герметичности по EN 88-2, работа без утечек;
• минимальная пропускная способность для нормальной работы регулятора: 0,1 нм 3/ч;
• настройка исходящего давления в диапазоне 17-32 мбар;
• встроенный предохранительно-запорный механизм (ПЗК);
• настройка ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• время срабатывания предохранительного запорного механизма 1 сек.;
• резьбовые отверстия Rp 1 1/4 для монтажа в систему;
• линейное соединение;
• пропускная способность: максимум 1300 нм 3/ч;
• диапазон рабочих температур (внешняя среда): -40.+60 °C;
• детали, требующие замены: мембрана регулятора, мембрана ПЗК, пружина;
• срок службы регулятора: 40 лет.

Особенности конструкции

Регулятор давления газа укомплектован предохранительно-запорным клапаном, перекрывающим подачу газа при аварийном повышении или понижении выходного давления. Запуск регулятора в работу осуществляется после устранения причин, вызвавших срабатывание запорного устройства.

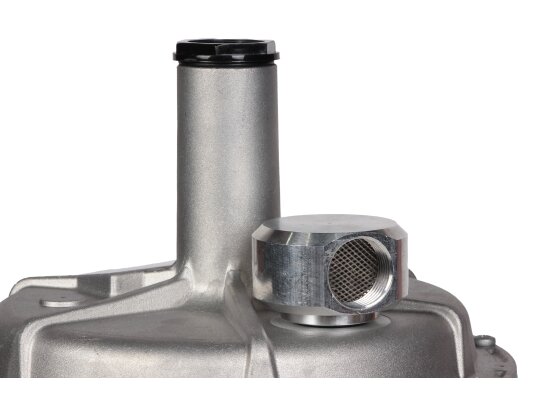

Конструкцией предусмотрен предохранительно-сбросной клапан, обеспечивающий полноценную работу во всем диапазоне пропускной способности регулятора. ПСК размещен в мембранном узле.

Регулятор изготовлен из материалов, стойких к коррозии, низким температурам окружающей среды, составу газов: алюминия 11S, оцинкованной нержавеющей стали, штампованного алюминия, латуни ОТ-58, стекловолокна с 30% нейлона. Уплотнения выполнены из бутадиен-нитрильной резины, отличающейся газонепроницаемыми характеристиками.

Установка

Регулятор может устанавливаться в зонах 1 или 2 взрывоопасности не только внутри помещений, но и на открытом воздухе, при условии защиты от атмосферных осадков (под навесом, козырьком и пр.). Недопустимо использование регулятора в местах с агрессивной средой, разрушающей алюминий, сталь, каучук.

Возможно размещение на горизонтальный и вертикальный трубопровод (преимущественно вверх пружиной). При других вариантах монтажа (пружина сбоку) сокращается срок службы регулятора.

Применение

Регулятор давления Madas RB предназначен для сборки систем редуцирования высокого давления на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования газовых установок и пр.

Обслуживание

Каждые полгода проводятся замеры выходного давления и проверка диапазонов срабатывания ПЗК и ПСК. Замена основных узлов с высокой нагрузкой осуществляется каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружина). После разборки-сборки регулятора необходимо заново задать выходные параметры.

Достоинства:

• точное давление подачи газа, стабильные характеристики;
• встроенный предохранительно-запорный клапан, отсекающий подачу газа;
• быстрое срабатывание запорного устройства, не более 1 сек.;
• модель с предохранительно-сбросным клапаном;
• конструкция для низкотемпературной эксплуатации;
• широкие возможности применения;
• установка в горизонтальный и вертикальный трубопровод;
• 24 месяца гарантийного обслуживания;
• долговечная служба, 40 лет до полной замены.

Регуляторы давления газа Madas RB представлены широкой линейкой. Доступны модификации с индикатором положения ПЗК, встроенным шумоглушителем, фланцевым и резьбовым соединением, различными диапазонами настройки пружины и ПЗК, версии «компакт», специальные модификации для работы с биогазом и агрессивными газами.
