Описание

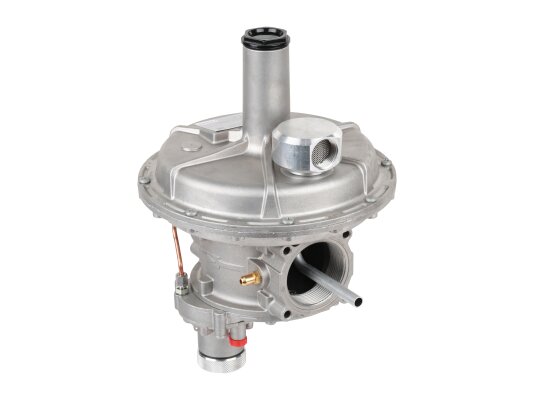

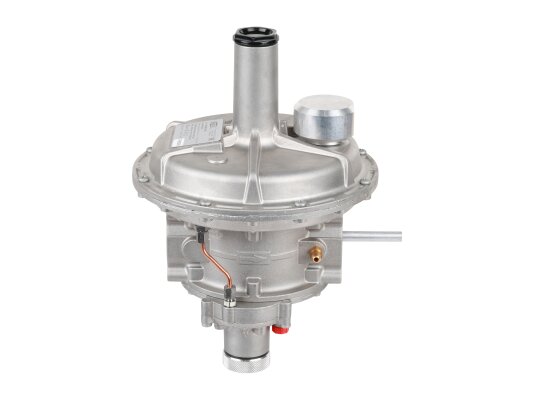

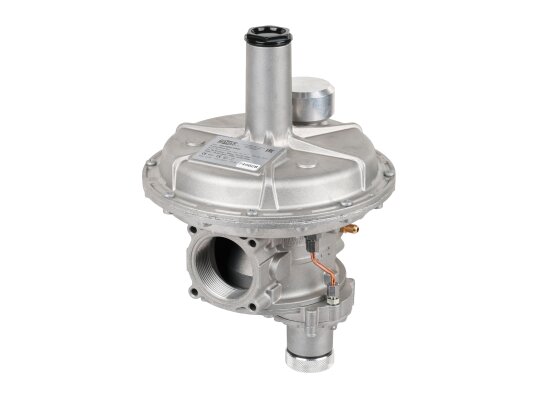

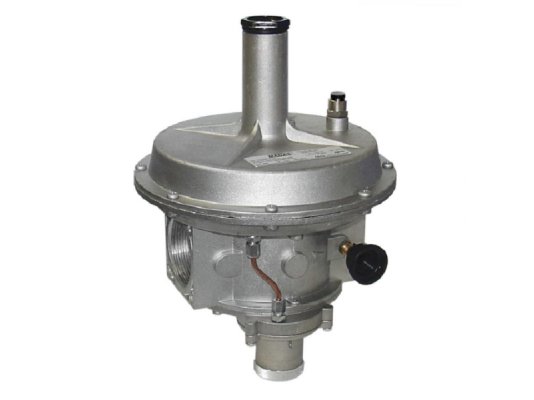

Регулятор давления газа Madas RB07Z R140 позволяет создать безопасную и надежную систему регулирования давления при эксплуатации промышленных газовых установок. Оснащен дополнительными защитными устройствами. Отвечает за понижение высокого входного давления и автоматическое поддержание на заданном уровне с учетом настроек. Рассчитан на максимальное давление в магистрали 6 бар.

Особенности

Регулятор давления укомплектован защитными устройствами:

• предохранительным запорным клапаном (ПЗК), отсекающим поток газа при недопустимом повышении или снижении давления (а также при нулевом давлении);
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления.

В случает отсечки потока запорным клапаном регулятор запускается в ручном режиме после устранения причин, которые вызвали срабатывание защитного механизма.

Применение

Комбинированный регулятор давления используется для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, отвечающими госстандарту 5542-87. По запросу предоставляются модификации для биогаза (после уточнения его состава).

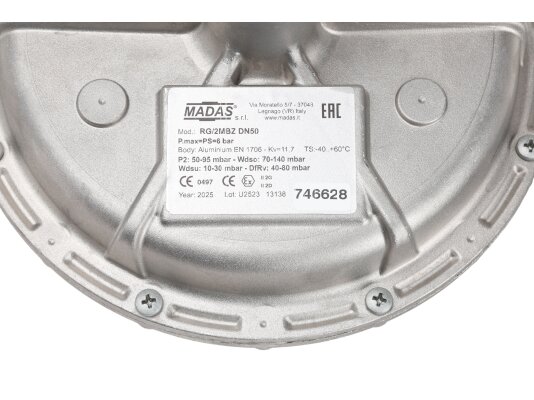

Основные параметры:

• максимальное давление в магистрали подачи: 6000 мбар;
• сертификат соответствия нормативу EN 88-2, герметичность класса «А»;
• диапазон настройки пружины регулирования давления: 50-95 мбар;
• настройка ПЗК: 10-30 мбар/ 60-140 мбар;
• срабатывание предохранительно-сбросного клапана в пределах: 57-175 мбар;
• минимальный расход газа: 0,1 нм 3/ч;
• максимальная пропускная способность: 1500 нм 3/ч;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• скорость запирания запорного клапана: 1 сек.;
• резьбовые отверстия Rp 2 для соединения с системой;
• прямое (линейное) соединение;
• максимальная / минимальная рабочая температура: +60/ -40 °C;
• обязательный контроль выходных параметров и работы ПЗК, ПСК не реже 2 раз в год;
• замена рабочей мембраны, мембраны ПЗК каждые 5 лет, пружин – через 20 лет;
• продолжительность службы регулятора: 40 лет.

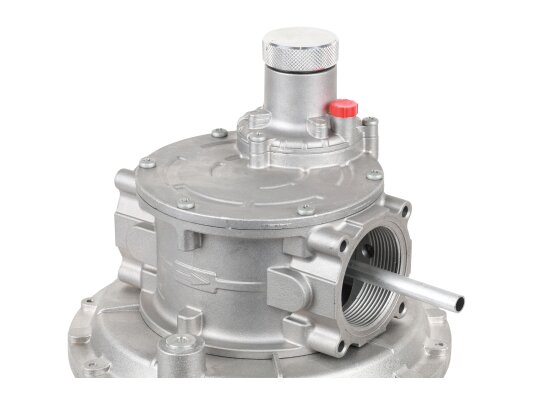

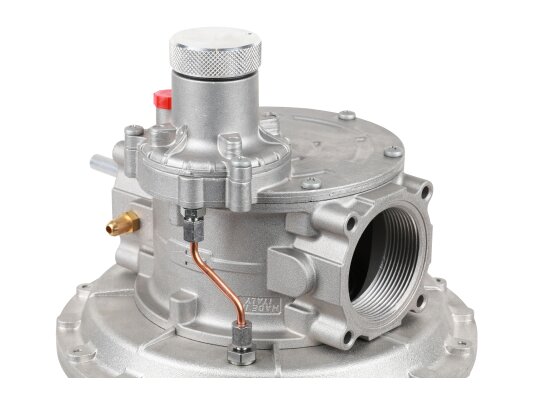

Конструкция

Комбинированный регулятор собран в коррозиестойком алюминиевом корпусе, верхняя и нижняя части которого соединены винтами. Внутри размещены защитные устройства (ПЗК, ПСК), компенсационная, рабочая и предохранительная мембраны, пружины настройки выходного давления и клапанов, винты настройки и другие элементы конструкции. На корпусе смонтирован измерительный штуцер. Опционально можно докупить индикатор закрытого положения ПЗК для подачи сигнала на диспетчерский пульт.

Конструкция произведена из материалов, стойких к составу газов, перепадам температур, высоким нагрузкам: оцинкованной нержавеющей стали, штампованного алюминия, алюминия 11S, латуни ОТ-58, стекловолокна с 30% нейлона. Материал уплотнений – газонепроницаемый NBR-каучук.

Условия эксплуатации

Регулятор давления газа может эксплуатироваться в помещениях и на улице при условии защиты от осадков и обледенения. Требование к месту установки: зона 1 или 2 взрывоопасности по ГОСТ. Недопустимо использование регулятора в условиях окружающей среды, агрессивно воздействующей на материалы конструкции: сталь, алюминий, каучук.

В случае размещения регулятора давления в помещениях с плохой вентиляцией важно предусмотреть вывод газа, выпущенного сбросным клапаном, наружу.

Монтаж

Регулятор может размещаться горизонтально или вертикально с пружиной, направленной вверх (рекомендуется). При размещении регулятора с невертикальной пружиной ресурс его службы сокращается.

Достоинства:

• стабильное выходное давление при изменяющемся давлении в магистрали;
• встроенный ПЗК, запирающий поток при недопустимых значениях давления;
• быстрое срабатывание предохранительно-запорного клапана ( 1 сек.);
• компенсация входного давления;
• оснащение предохранительно-сбросным клапаном;
• возможность уличного размещения;
• использование для большинства климатических зон;
• вариативность монтажа;
• 2-летнее гарантийное обслуживание.

Серия Madas RB

Регуляторы давления газа Madas RB представлены широкой линейкой: с ПСК/ без ПСК, стандартной или усиленной мембраной, индикатором положения ПЗК, встроенным шумоглушителем, фланцевыми и резьбовыми соединениями, различными диапазонами выходного давления, исполнением для биогаза (по запросу).
