Описание

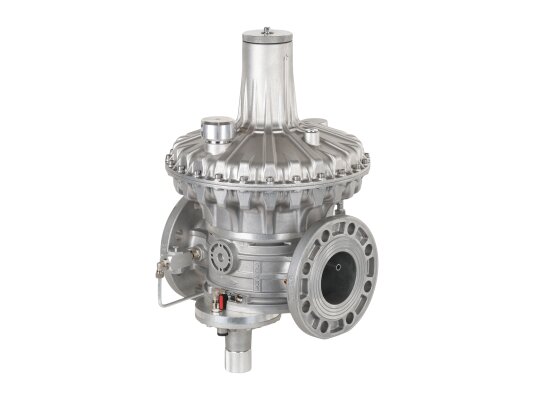

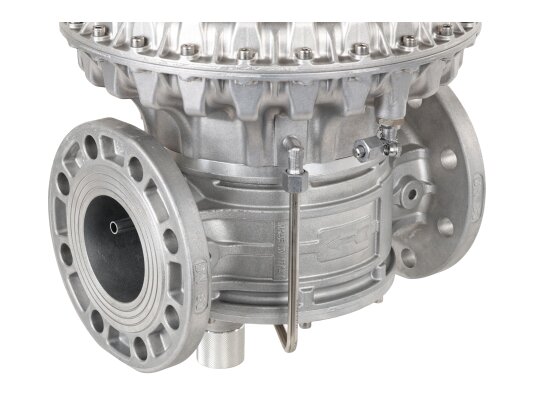

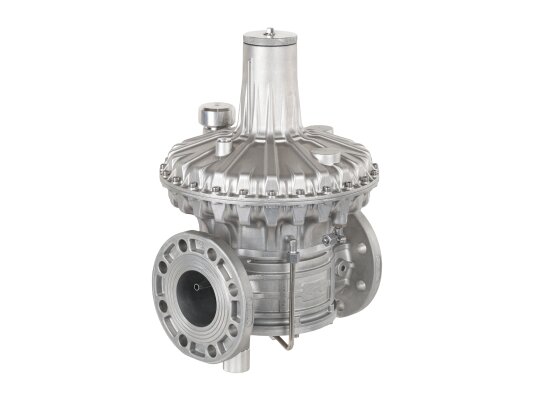

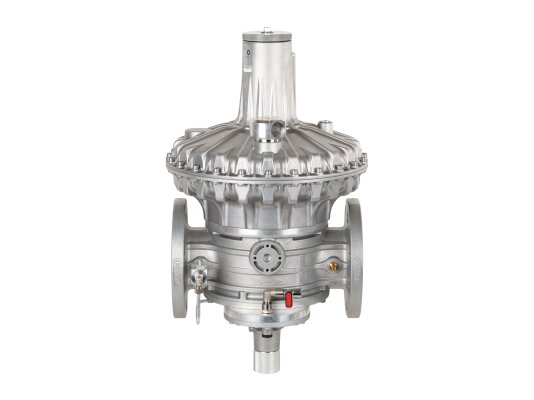

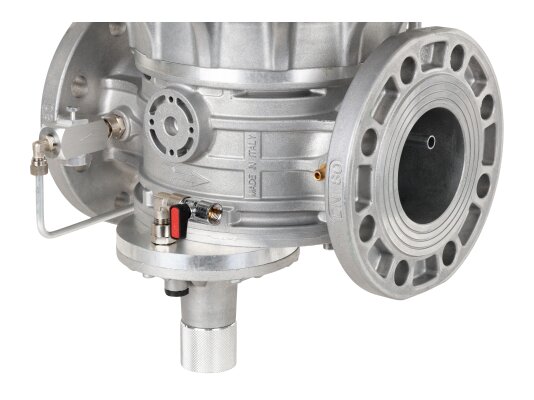

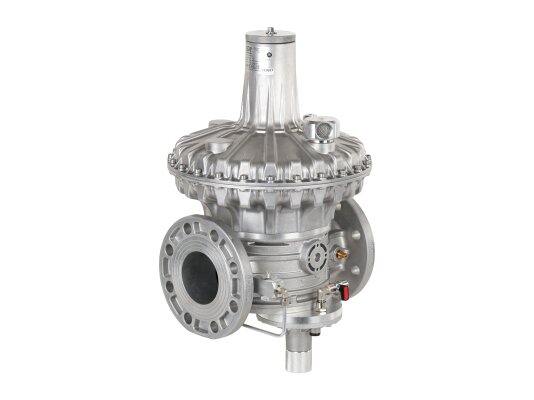

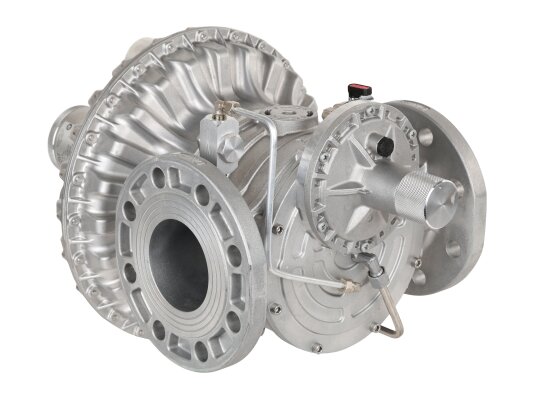

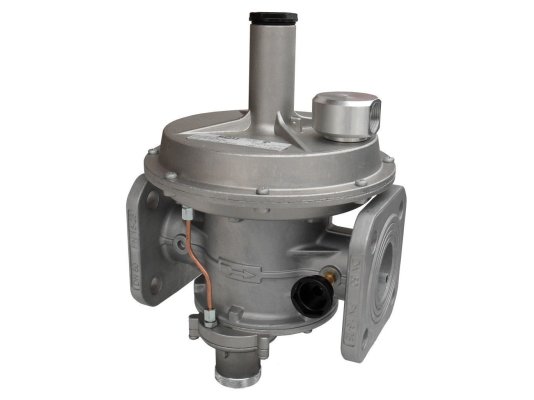

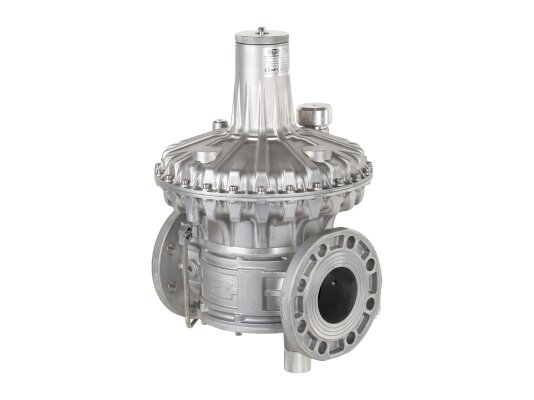

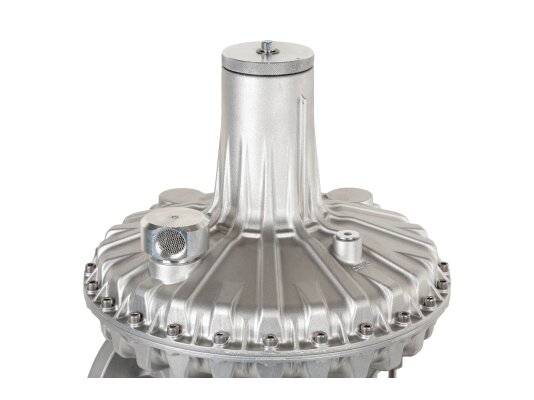

Регулятор давления газа Madas RB09Z 140 относится к комбинированным устройствам прямого действия. Предназначен для оснащения крупных промышленных установок редуцирования высокого давления газа (до 6 бар). Понижает и поддерживает постоянное давление после себя при изменениях давления в магистрали. Дополнительные защитные клапаны способствуют безопасной эксплуатации газовой установки. Регулятор отличается высокой пропускной способностью, герметичной конструкцией класса «А», морозостойким исполнением, вариативностью монтажа.

Особенности

В состав комбинированного регулятора давления Madas RB09Z входят защитные устройства:

• предохранительный запорный клапан (ПЗК), запирающий поток при аварийном повышении/ снижении (или отсутствии) давления;
• предохранительно-сбросной клапан (ПСК) для стравливания избыточного объема газа при достижении установленной величины.

Опция: индикатор положения ПЗК.

Виды газа

Комбинированный регулятор может использоваться для метана, пропан-бутана, азота, воздуха и других неагрессивных газов, соответствующих ГОСТ 5542-87. Доступны модификации для биогаза и других видов газа (по запросу, после уточнения состава).

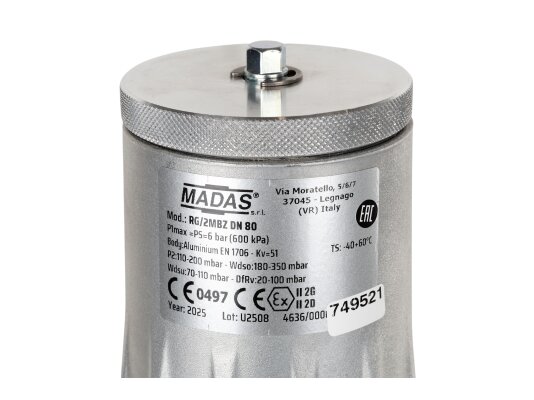

Основные параметры:

• максимальное давление на входе в регулятор: 6000 мбар;
• настройка исходящего давления в диапазоне 110-200 мбар;
• настройка ПЗК по понижению: 50-110 мбар, по превышению: 130-350 мбар;
• диапазон настройки давления ПСК: 120-300 мбар;
• точность срабатывания защитных устройств ПСК/ ПЗК: ±5%/ ±10%;
• пропускная способность: не менее 0,1 нм 3/ч, не более 4500 нм 3/ч;
• конструкция, сертифицированная по EN 88-2, класс «А» герметичности;
• время срабатывания ПЗК 1 сек.;

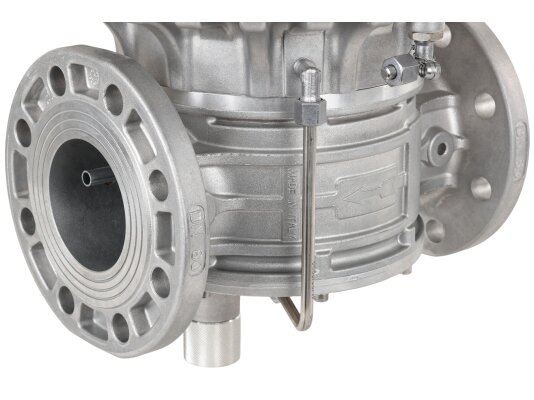

• присоединение к трубе с помощью фланцев DN 80;
• прямое (линейное) соединение;
• допустимые температуры (окружающий воздух): -40.+60 °C;
• контроль давления и пределов срабатывания ПЗК, ПСК: 1 раз в 6 мес.;
• заменяемые запчасти регулятора: рабочая мембрана, мембрана ПЗК, пружина;
• заявленный срок службы регулятора: 40 лет.

Материалы конструкции

Регулятор давления газа изготовлен из материалов, устойчивых к высоким нагрузкам и внешним воздействиям: латуни ОТ-58, алюминия 11S, штампованного алюминия, стекловолокна с 30% нейлона, оцинкованной нержавеющей стали. Материал уплотнений – газонепроницаемый NBR-каучук.

Размещение

Регулятор подходит для установки в зонах 1 или 2 взрывоопасности по ГОСТ внутри помещений или на открытом воздухе при обеспечении защиты от осадков. Запрещено устанавливать регулятор в местах, где окружающая среда содержит агрессивные вещества, способные нанести вред материалам конструкции (вызвать разрушение).

При размещении регулятора на объектах с недостаточной вентиляцией важно предусмотреть вывод стравленного газа наружу.

Положение при монтаже

Допускается горизонтальная или вертикальная ориентация в системе с пружиной, направленной вверх (предпочтительно). При монтаже в вертикальный трубопровод (пружина сбоку) ресурс эксплуатации регулятора сокращается.

Применение

Регулятор давления Madas RB широко применяется для оснащения газорегуляторных пунктов, станций газораспределения, узлов редуцирования давления газа и другого газового оборудования.

Достоинства:

• стабильность выходных параметров давления;
• ПЗК для отсечки потока при недопустимых значениях давления;
• компенсационная мембрана для повышения точности регулирования;
• быстрое закрытие потока предохранительно-запорным клапаном;
• возможность уличного размещения;
• исполнение для большинства климатических зон;
• предохранительно-сбросной клапан, снижение нагрузки на трубопровод;
• выбор монтажного положения;
• 2 года заводской гарантии.

Другие регуляторы

Со склада и под заказ можно купить регуляторы давления газа Madas RB с различными диапазонами настройки пружины, фланцевыми и резьбовыми соединениями, с обычной или усиленной мембраной, индикатором положения ПЗК, с/ без ПСК, встроенным шумоглушителем, специальные модели для биогаза и агрессивных газов, исполнение «компакт» (модификации RBС). В каталоге представлен полный ассортимент регуляторов давления и запчастей для горелок.
