Описание

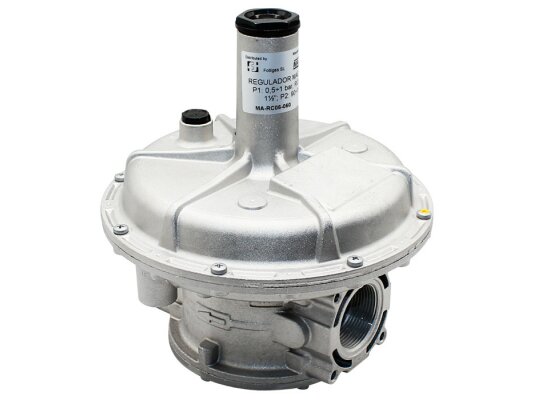

Регулятор давления газа Madas RG/2MC 40DN, арт: RC06 060 – один из элементов системы автоматического управления подачей газа на горелку. Понижает и поддерживает стабильное выходное давление с учетом настройки пружины для достижения необходимого расхода. Рассчитан на давление в газовой магистрали до 1 бар. Конструкция отличается высокой надежностью, стойкостью к низким температурам и коррозии, подходит для уличной эксплуатации.

Среда: природный газ по ГОСТ 5542-87, сжиженный нефтяной газ, воздух, азот, другие нейтральные газообразные среды (сухие газы).

Основные характеристики:

• диапазон регулировки пружины: 90-190 мбар;
• давление газа перед регулятором 1000 мбар;
• отверстия с резьбой Rp 1 1/2 для сборки системы;
• класс герметичности: А;
• минимальный объем газа: 0,1 м 3/час;
• стабилизация и поддержание давления перед горелкой;
• встроенный импульсный выход;
• предохранительная мембрана для исключения утечек;
• допустимые температуры окружающего воздуха: -40.+60 °C;
• поверхностная температура: до +60 °C;
• размещение в системе: вертикально/ горизонтально;
• сертификат безопасности ТР № С-IT.МГ0З.В.00093;
• место монтажа: 2 зона взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатационный ресурс: 40 лет.

Конструкция и особенности

Регулятор давления Madas собран в алюминиевом корпусе с резьбовыми выходами для герметичного присоединения. Комплектующие изготовлены из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, алюминия. Уплотнения из бутадиен-нитрильного каучука отличаются газонепроницаемостью, устойчивы к истиранию.

Конструкция произведена с учетом интенсивного использования и промышленных условий эксплуатации. Рассчитана на давление газа до 1 бар, устойчива к низкотемпературному воздействию, износу, коррозии. На корпус нанесена стрелка, которая должна быть направлена по ходу потока при монтаже регулятора.

Стабильные выходные параметры давления, безопасная эксплуатация обеспечены за счет предохранительной, компенсационной и рабочей мембран. Давление регулируется в рамках рабочего диапазона под контролем манометра.

Место установки

Конструкция регулятора давления Madas рассчитана на установку как внутри помещений, так и на открытом воздухе. При уличном использовании нельзя допускать попадание атмосферных осадков на корпус регулятора.

Важно! Регулятор давления газа не рассчитан на эксплуатацию в условиях окружающей среды, агрессивно воздействующей на материал корпуса и деталей конструкции.

Обслуживание

Сервисное обслуживание заключается в ежегодной проверке выходного давления, замене рабочей мембраны и пружины (каждые 5 и 20 лет соответственно). После разборки конструкции, замены деталей выполняется повторная настройка выходных параметров.

Достоинства:

• стабильное давление независимо от давления на входе в регулятор;
• высокий уровень герметичности, газонепроницаемые уплотнения;
• исполнение для низкотемпературной эксплуатации;
• широкий диапазон рабочих температур;
• возможность выбора ориентации при монтаже;
• установка внутри и вне помещений;
• ресурс эксплуатации 40 лет.

У нас можно купить регуляторы давления газа с разными параметрами пружины (8…600 мбар) и соединениями (резьба DN15-DN50, фланцы DN25-DN100). Под заказ возможна поставка модификаций для биогаза, попутного нефтяного газа, версии с усиленной мембраной.
