Описание

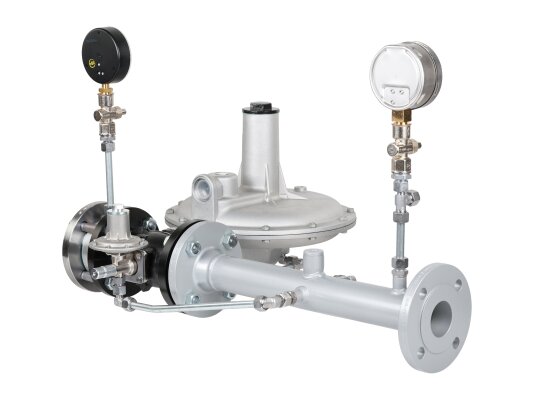

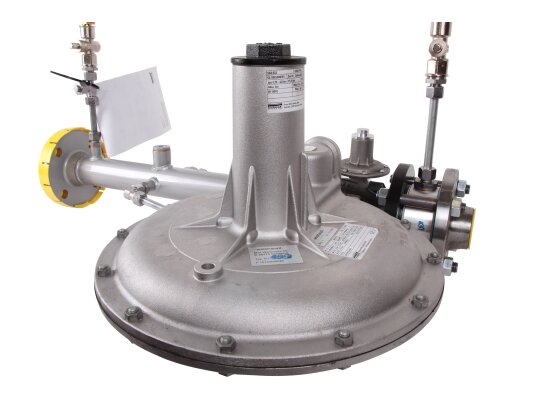

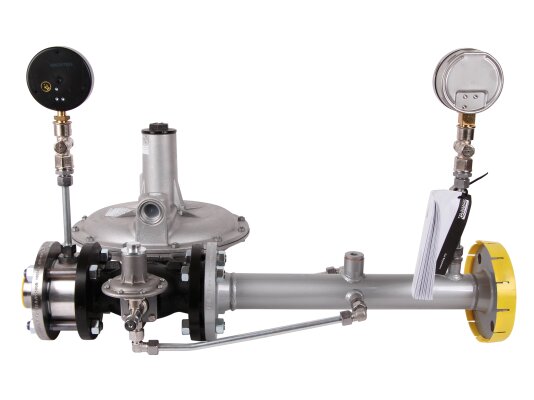

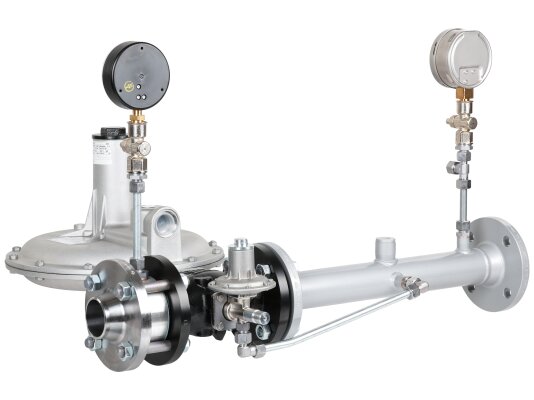

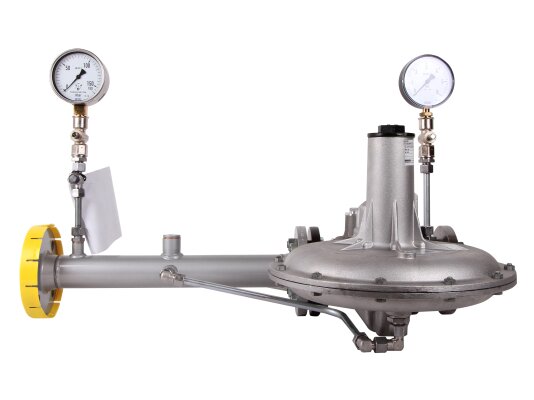

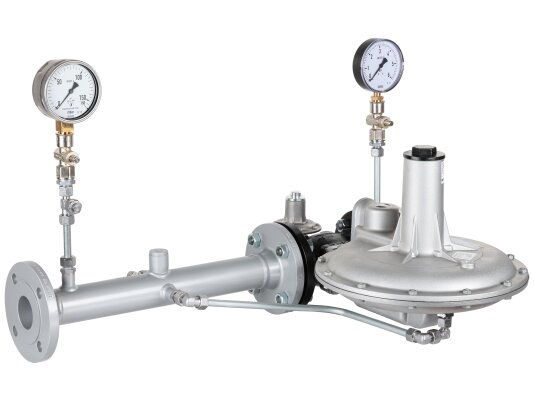

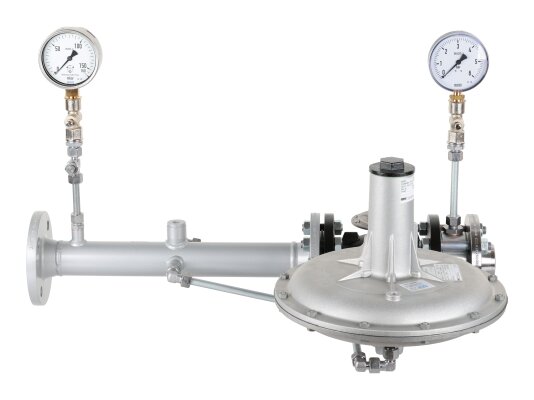

Регулятор давления газа Weishaupt 5/1, арт: 15133626520 обеспечивает постоянный уровень давления на выходе при любом входном давлении (в установленных пределах) и расходе газа. При повышении входного давления за допустимую границу или отсутствии расхода газа регулятор давления герметично закрывается. Регулятор приспособлен к быстрому изменению нагрузки горелки, что обеспечивает моментально срабатывание.

Подробнее о регуляторе

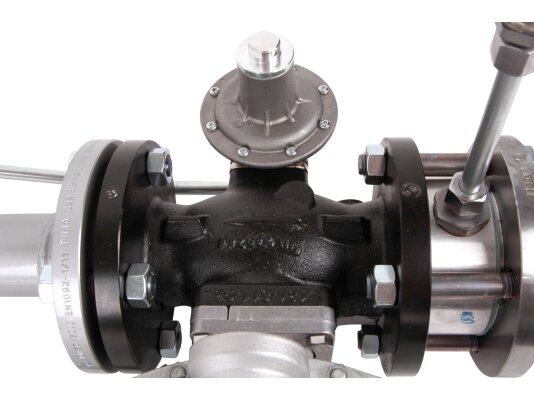

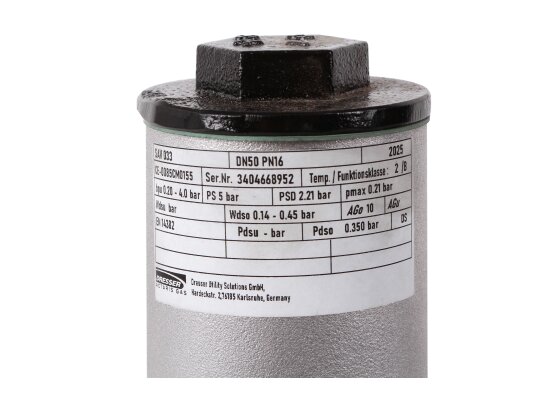

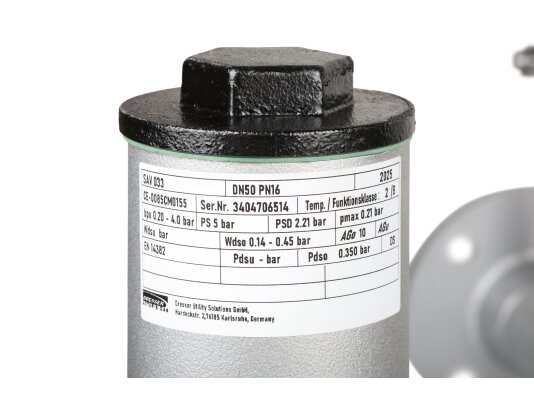

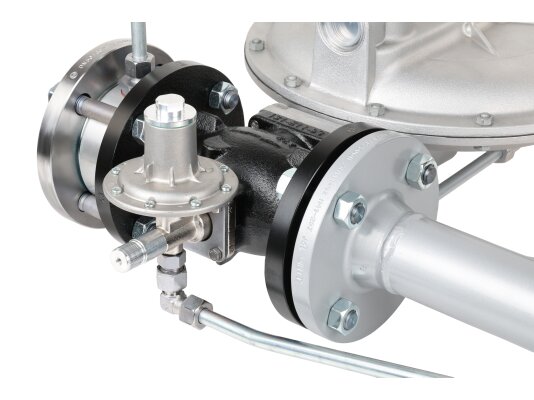

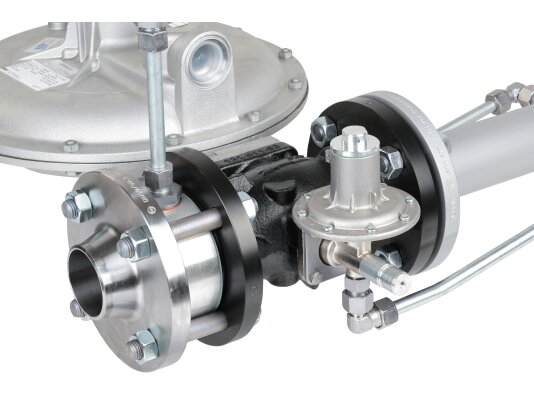

Регулятор оснащен предохранительно-запорным клапаном (ПЗК), который выполняет функцию защитного устройства от избыточного давления и чрезмерно высокого расхода. При превышении фактического давления заданного значения, блокирует поток. В рабочем состоянии ПЗК открыт. При срабатывании предохранительно-запорного клапана выход из режима блокировки осуществляется вручную.

Заслонка, вулканизированная синтетическим каучуком, приводится в действие силой поворотной пружины, и защелкивается расклинивающим механизмом. При достижении установленной величины давления пружина давит на заслонку, она освобождается от защелки и закрывается. Под действием потока газа заслонка надежно прижата к седлу клапана, что гарантирует герметичную отсечку газа. Разблокировать устройство безопасности можно только вручную. Для настройки точки срабатывания ПЗК используется винт регулировки.

Регулятор давления встраивается в трубопровод так, чтобы стрелка на корпусе указывала в направлении потока газа. Монтируется: в горизонтальный газопровод с пружиной вертикально вверх. При эксплуатации регулятор не требует специального обслуживания. В ходе ежегодного ТО газовой установки подлежит визуальному осмотру.
