Описание

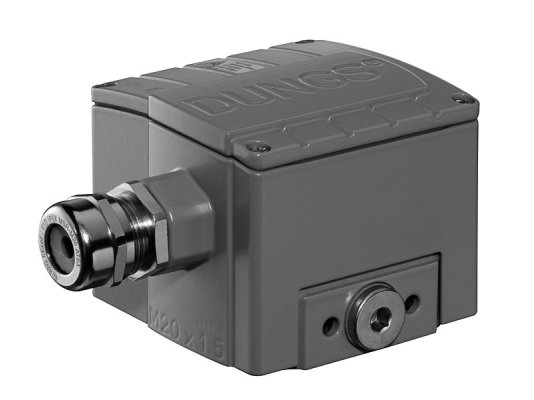

Реле давления Dungs GGW 10 A4-U/2 артикул 248691 – надёжный прибор с повышенной степенью электрозащиты, бесперебойной системой переключения и компактным корпусом. Датчик создан для безошибочного контроля дифференцированного давления газа и воздуха в отопительных установках промышленного масштаба. Применяется для вакуума. Отвечает европейскому стандарту EN 1854.

Основные характеристики модели

• Максимальное давление в системе: -500 мбар.
• Регулировка в диапазоне: от -1 до -10 мбар.
• Интервал срабатывания: 0-0,5 мбар.
• Типичная среда: газ 1-3 семейства, дымовые, отводящие, нейтральные газы, воздух.
• Разрешенная температура эксплуатации: -15°C до +70°C.
• Подсоединение: на резьбу G1/4 и G1/8 дюйма.

Исполнение и особенности

Реле имеет надежную конструкцию с высокой степенью электрозащиты (стандарт IP 65).Основание – алюминиевое литье, кожух отлит из цинка. Чувствительная мембрана произведена из бутадиен-нитрильного каучука.

Стабильная работа переключателя и высокий уровень передачи сигнала обеспечен за счет использования позолоченных контактов.

Переключающий механизм реагирует на дифференциальное давление между камерами, замыкая, размыкая либо переключая контакты электрической цепи при превышении/снижении давления относительно границы срабатывания.

Для упрощения настройки прибора конструкция снабжена колесиком и шкалой.

Монтаж осуществляется прямо на трубу с внешней резьбой R 1/4. Стандартная ориентация – вертикальная. Изменение положения влечет перемещение точки переключения (при давлении ниже/выше от заданной величины).

Достоинства:

• бесперебойная система переключения;
• высокочувствительная мембрана;
• простая ручная настройка;
• стабильная работа в сложных условиях;
• металлический пыле-, влагозащитный корпус;
• присоединение на резьбу.

Реле давления Dungs GGW 10 A4-U/2 можно купить Для ознакомления с особенностями установки и эксплуатации рекомендуем изучить инструкцию производителя (прикрепленный файл).
