Описание

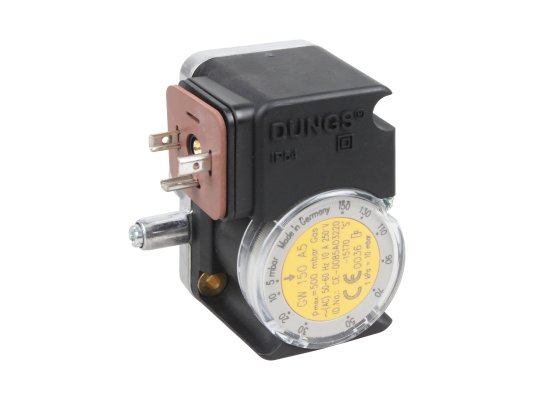

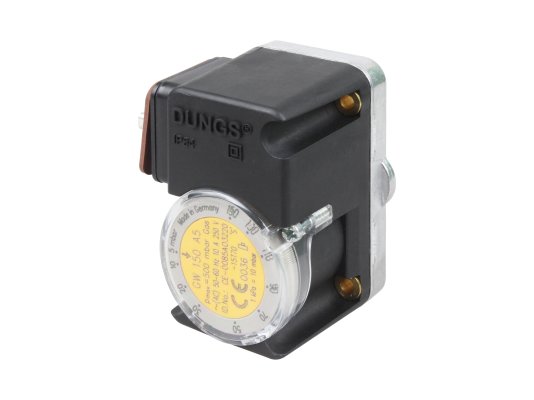

Реле давления Dungs GW 150 A5, арт. 272339, используется в промышленном оборудовании с давлением рабочей среды не выше 500 мбар. Контролирует нагнетательное давление и давление разряжения. Стабильно срабатывает, легко настраивается. Небольшой, газонепроницаемый датчик, соответствующий стандартам EN 1854.

Рабочая среда

Реле давления Dungs GW используется для контроля давления воздуха, горючих газов 1-3 семейства по EN 1854.и нейтральных газообразных сред.

Исполнение и монтаж

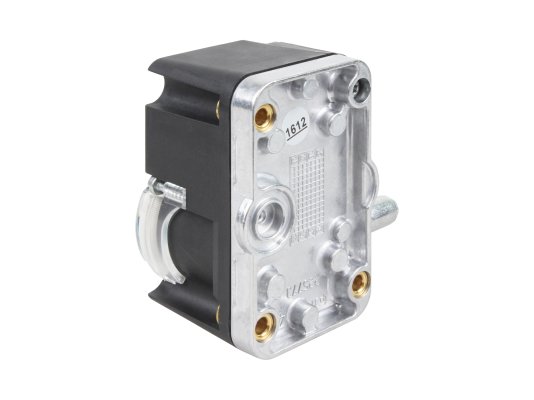

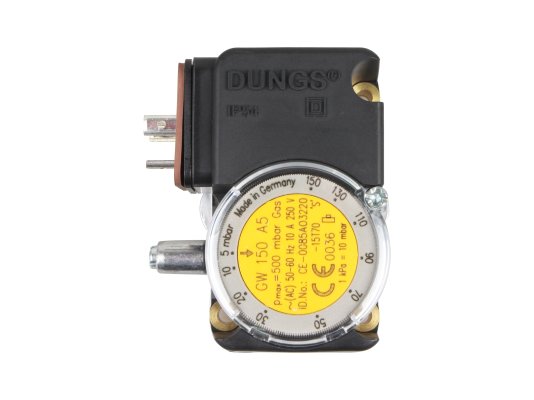

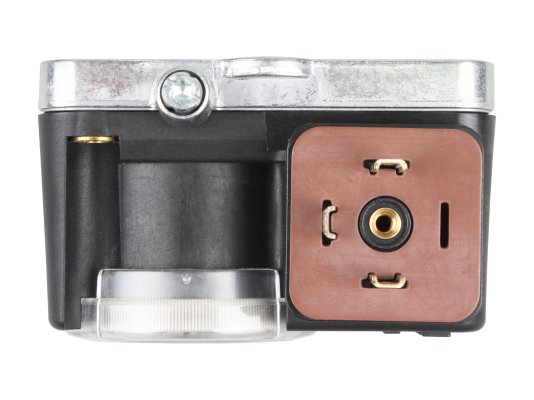

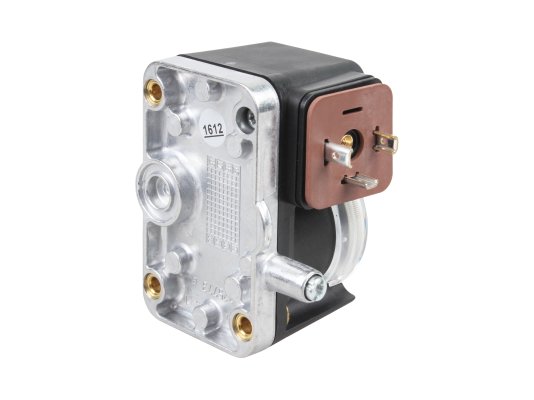

Реле собрано в корпусе с литым алюминиевым основанием и ударопрочной крышкой из полиамида. В верхней части смонтировано регулировочное колесо с цифровой разметкой для плавной настройки параметров срабатывания. Мембрана изготовлен из NBR-каучука, стойкого к истиранию. Предусмотрен штуцер o 9 мм для измерения давления. Контакты произведён из Ag и защищены от внешних воздействий по стандарту IP 54. Для электроподключения используется 4-контактный DIN-разъем.

Микропереключатель датчика-реле реагирует на изменение давления. Точно срабатывает при внешних температурах -15.+70 °C. Монтаж реле осуществляется в любом положении. При отклонении от рекомендуемой ориентации (вертикальной) датчик будет срабатывать при давлении выше или ниже от заданного значения. Для крепления на газовый клапан используются фиксирующие винты (M4 х 20 мм) и кольцевая прокладка O10,5х 2,25 мм.

Достоинства реле давления Dungs GW:

• безошибочное переключение;
• широкий диапазон настройки параметров;
• малогабаритный габариты, простой монтаж;
• широкая область применения;
• газонепроницаемый, ударопрочный корпус;
• защита от попадания пыли, влаги класса IP 54;
• стабильное переключение при низких, высоких температурах.

Применение

Реле давления Dungs GW 150 A5 встраивается в системы управления потоками топочного оборудования, устройств кондиционирования, вентиляции.
