Описание

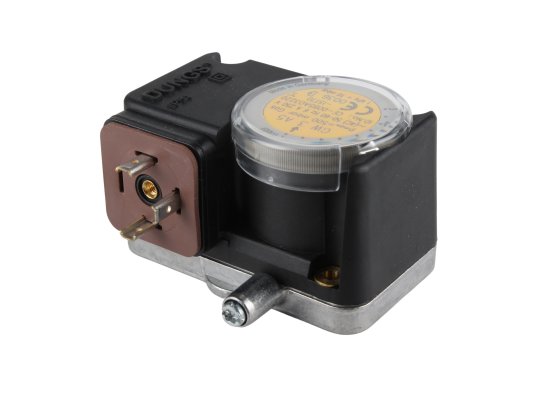

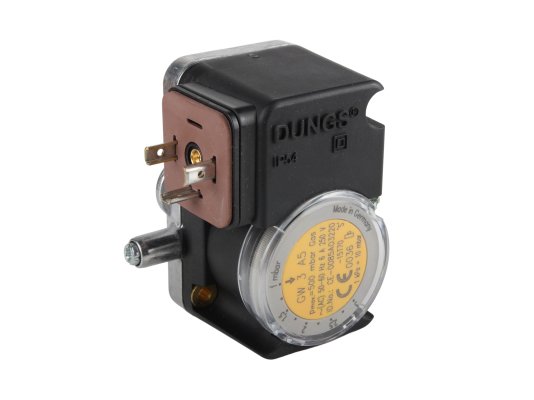

Реле давления газа Dungs GW 3 A5 служит для контроля избыточного давления газа. Используется в системах с максимальным давлением 500 мбар. Реле выделяется простотой монтажа и надежностью в эксплуатации.

Особенности

Принцип действия: при повышении давления до установленного значения происходит замыкание контакта и передача сигнала органу управления.

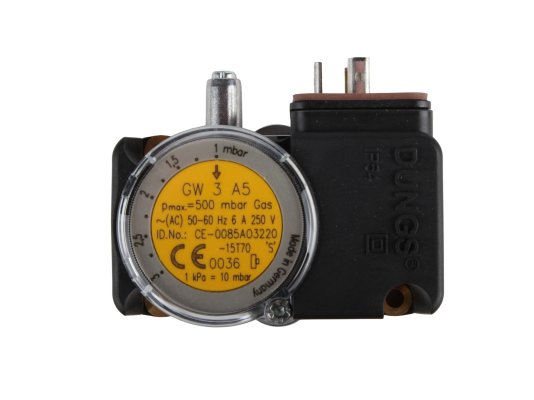

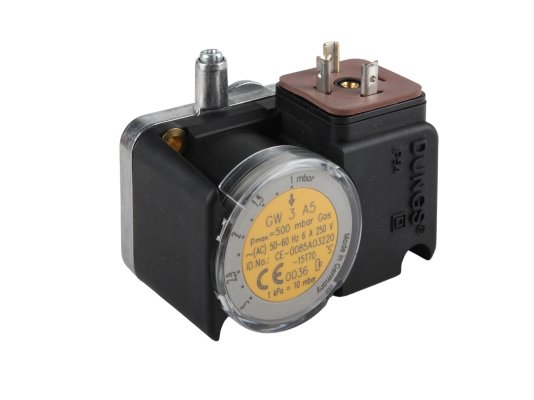

Для настройки предела срабатывания используется регулятор с цифровой шкалой. Диапазон регулировки: 1-3 мбар, срабатывания – 0,8 мбар

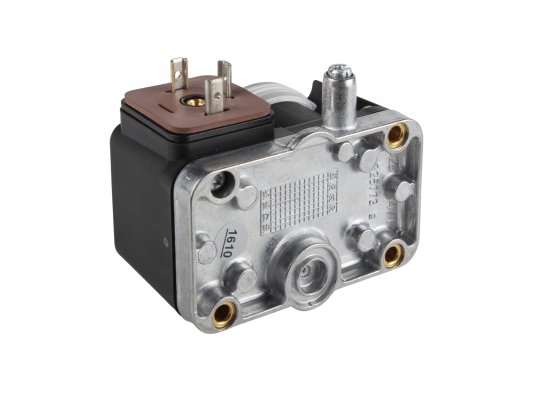

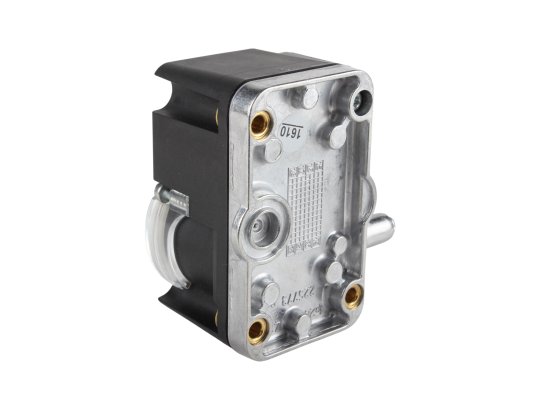

Небольшой корпус реле изготовлен из надежных материалов, с учетом стандарта пыле-, влагозащиты IP54. Основание изготовлен из алюминиевого литья, кожух – из полиамида, мембрана – из НБК, контакт переключения – из Ag. Прибор работает при температуре рабочей среды от -15 °C до +70 °C.

Соединение осуществляется с помощью арматуры DUNGS, с использованием уплотнительного кольца.

Реле устанавливается в любом монтажном положении (рекомендуется – вертикальное). При размещении в позиции, отличной от стандартной, необходимо учесть, что точка срабатывания сместиться в пределах ±15% от заданного значения. Подробная информация об особенностях монтажа отражена в прикрепленной инструкции производителя.
