Описание

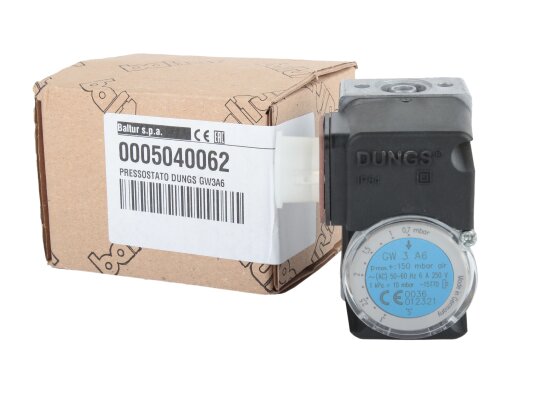

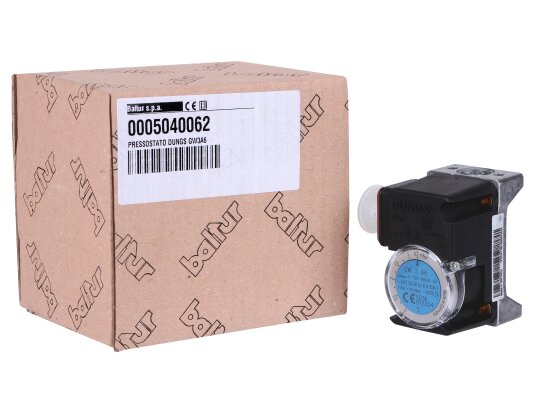

Реле давления воздуха Dungs GW 3 A6 Air используется для контроля избыточного давления/ давления разряжения в топочных установках. Прибор прошел необходимые испытания и сертификацию по EN 1854. Имеет компактный монтажные размеры и надёжное исполнение.

Особенности

• Принцип работы: реле включает, отключает или переключает цепь при достижении давления заданной точки срабатывания.

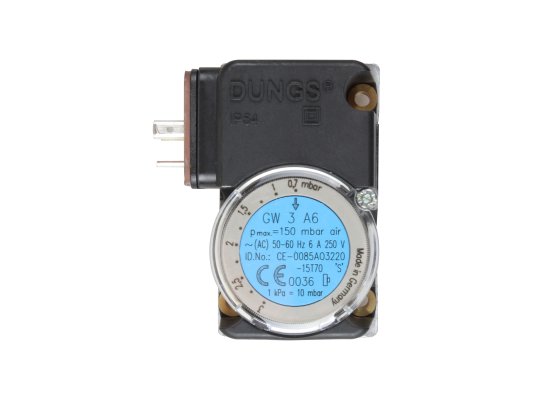

• Для регулировки параметров срабатывания в диапазоне от 1 до 3 мбар используется диск со шкалой разметки. В металлический корпус встроен штуцер для измерения давления.

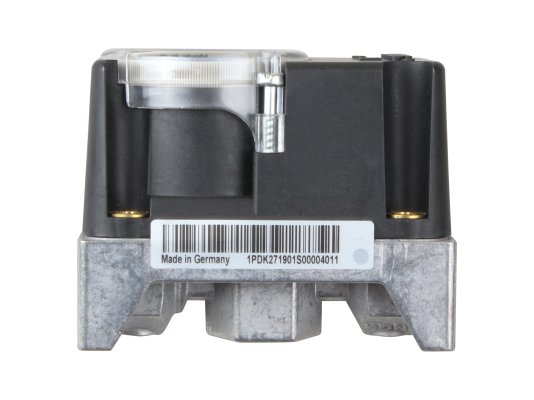

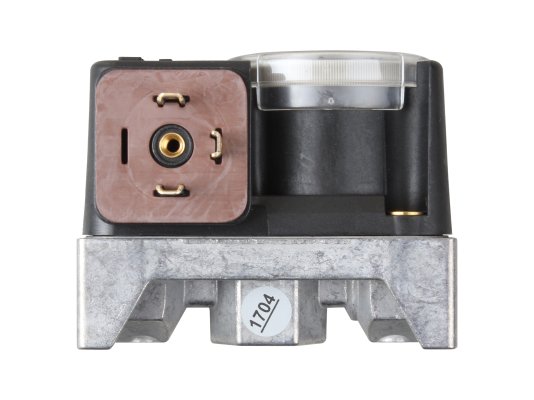

• Внешняя оболочка прибора отлита из алюминия. Электрические контакты из Ag защищены от пыли и влаги по стандарту IP 54. Переключатель изготовлен из полиамида, мембрана – из бутадиен-нитрильного каучука.

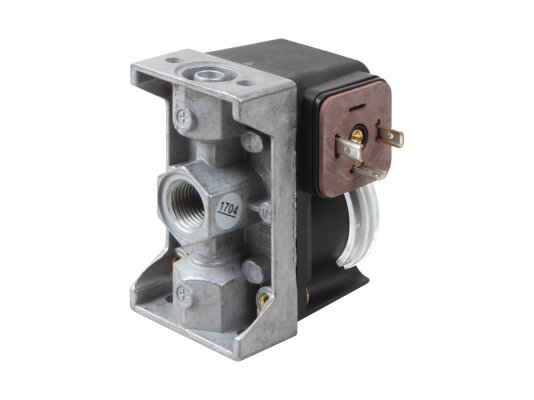

• Монтаж осуществляется с помощью резьбового соединения Rp 1/4. Температурный диапазон для стабильной работы прибора: от -15°C до +70°C.

Достоинства:

• стабильное переключение;
• защита от внешних воздействий по стандарту IP54;
• широкий диапазон эксплуатационных температур;
• применение для большинства горелок известных марок.

Монтаж

Реле давления воздуха Dungs GW 3 A6 Air встраивается в газопровод вертикально (рекомендуемая позиция) или в других монтажных положениях. При размещении в горизонтальной, перевернутой, диагональной ориентации реле срабатывает при большем/меньшем давлении относительно заданной величины (см. спецификацию).
