Описание

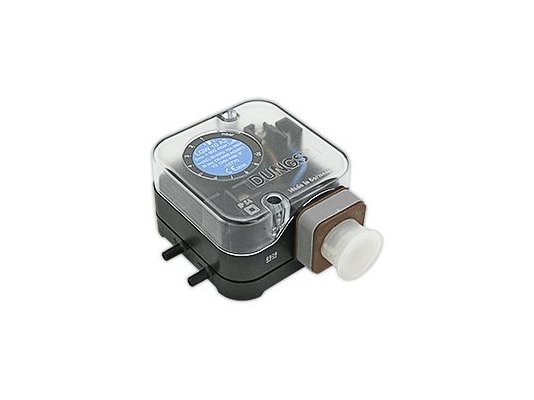

Реле давления Dungs LGW 10 A2 G3 – один из элементов системы безопасности при подаче газа. Прибор обеспечивает контроль дифференцированного давления рабочей среды, подходит для оснащения горелок многих марок. Универсальное устройство может также использоваться в составе установок кондиционирования и вентилирования воздуха.

Основные параметры

• Класс: S в соответствии с нормативом EN 1854.
• Максимальное рабочее давление: 500 мбар.
• Рабочая среда: воздух, неагрессивные газы (за исключением горючих газов).
• Настройка в диапазоне: 1-10 мбар.
• Перепад: 0-0,5 мбар.
• Эксплуатационная температура: -15°C до +70°C.

Конструкция и принцип действия

Дифференциальное реле функционирует в диапазоне избыточного и пониженного давления. Переключатель реагирует на повышение/снижение установленного значения давления. При достижении заданных параметров происходит замыкание контактов и передача сигнала на блок управления.

Для настройки реле предусмотрено регулировочное колечко и шкала с цифрами.

Точное срабатывание происходит ввиду высокочувствительной мембране из NBR. Небольшой корпус изготовлен из качественного полимерного материала, защищает внутреннюю «начинку» от пыли, влаги и механических воздействий (класс IP 54). По заявке покупателя возможно исполнение по стандарту IP 65.

Монтаж реле давления Dungs LGW 10 A2 G3 может осуществляться в любом положении. Следует учитывать, что при установке в ориентации, отличной от стандартной, срабатывание будет происходить при давлении выше/ниже установленного на ± 0,5 мбар.

Достоинства:

• точное срабатывание за счёт высокочувствительной мембране;
• регулировочный диск и цифровая шкала для настройки;
• нетребовательность в обслуживании;
• надёжная защита электрических контактов IP 54;
• универсальное применение.

Все изделия сертифицированы, пользуются популярностью среди потребителей ввиду безупречному исполнению, надёжной эксплуатации, длительной службе. Полная информация о товаре отражена в спецификации.
