Описание

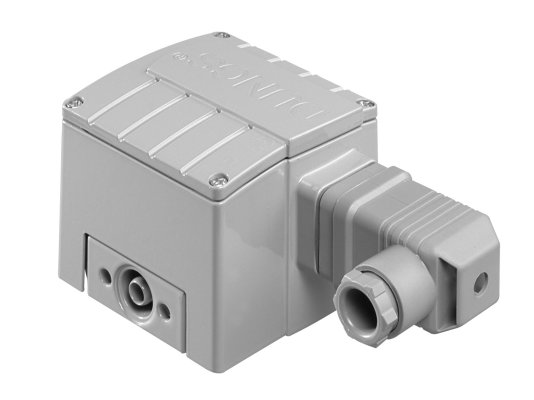

Регулируемое реле давления Dungs LGW 150 A4/2 G3 устанавливается в топочные агрегаты с максимальным давлением 500 мбар. Устройство прошло сертификацию по стандартам ЕС. Реле включает, отключает или переключает цепь на определенное значение давления при изменениях фактического давления.

Особенности

• Для настройки точки срабатывания реле легко регулируется в диапазоне 30-150 мбар. с помощью кругового диска и шкалы. Диапазон срабатывания – 3 мбар.
• При изготовлении корпуса использован металл. Герметичная конструкция не пропускает пыль и влагу, устойчива к механическим воздействиям благодаря использованию стандарта защиты IP 65.
• Основание произведён из алюминия, отлитого под давлением, кожух отлит из цинка, покрыт порошковым составом против образования коррозии, переключатель изготовлен из поликарбоната, мембрана – из НБК. Контакт переключения – Ag. В металлический корпус встроен измерительный штуцер O9.
• Прибор рассчитан на эксплуатацию при температурах от -15 °C до + 70 °C (окружающая и рабочая среда).
• Установка и подключение реле осуществляется быстро и просто. Предусмотрена резьба для соединения с трубопроводом. Оптимальное положение при монтаже – вертикальное. При выборе другой ориентации (горизонтальной, перевёрнутой, диагональной) важно учесть, что точка срабатывания будет смещаться в пределах ±15% от выбранной величины. Все нюансы установки и эксплуатации изложены в спецификации (прикрепленный файл на странице модели).

Использование

Реле давления Dungs LGW 150 A4/2 G3 артикул 232719 может использоваться для большинства горелочных устройств популярных брендов. Это важный элемент газового оборудования, позволяющий контролировать давление рабочей среды.
