Описание

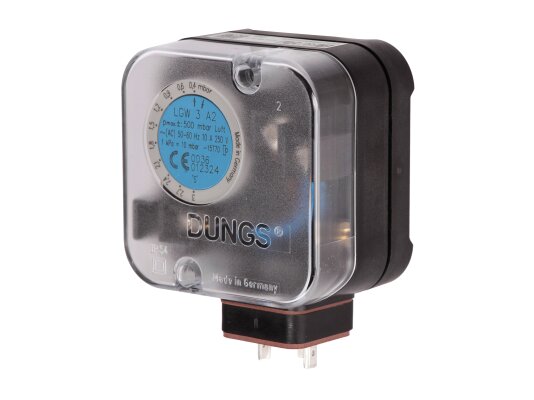

Реле давления Dungs LGW 3 A2 G3 разработано для контроля давления разряжения, избыточного давления, разницы давлений газа и воздуха. надёжный в работе, компактный, долговечный прибор служит для оснащения газового оборудования ведущих брендов.

Ключевые параметры

• Класс: S в соответствии с нормативом EN 1854.
• Предельно допустимое давление: 500 мбар.
• Газ: воздух, неагрессивные негорючие газы.
• Регулировка в пределах: 0,4-3 мбар.
• Срабатывание: 0-0,3 мбар.
• Эксплуатационная температура: -15°C до +70°C.

Принцип работы и настройка

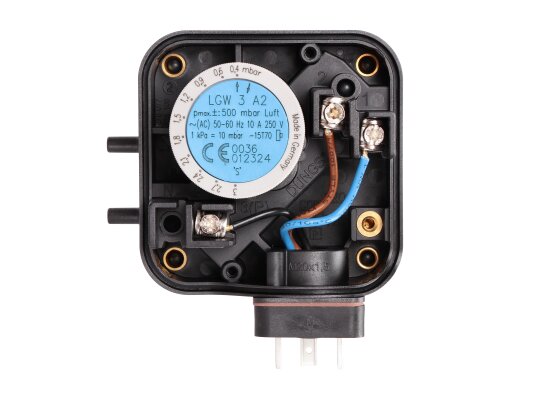

LGW функционирует на основе принципа замыкания контакта и направления сигнала на блок управления при снижении/повышении установленного значения давления газа. Дифференциальное давление оказывает влияние через диафрагму на переключатель, противодействуя силе пружины. Параметры срабатывания подбираются поворотом колеса.

Устройство и монтаж

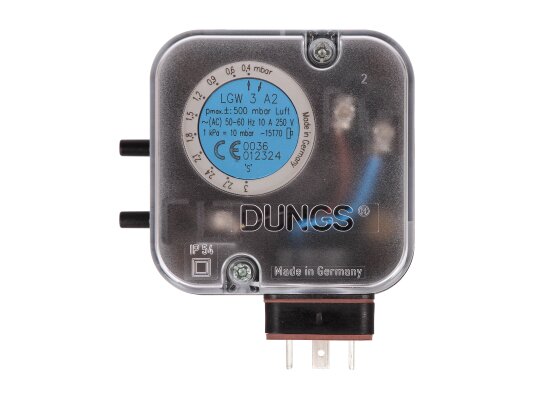

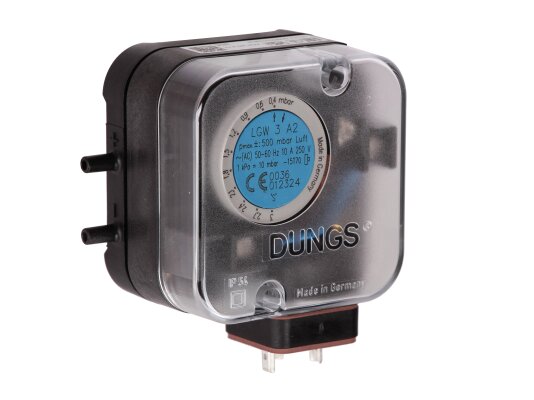

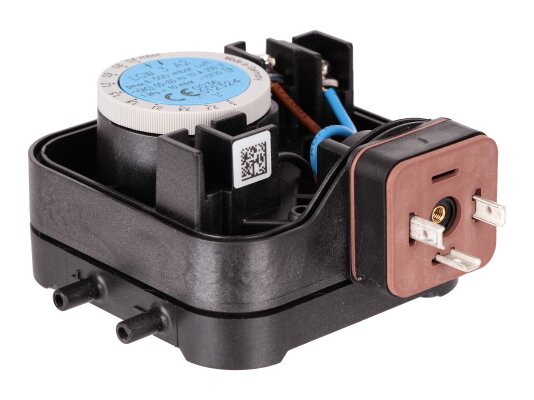

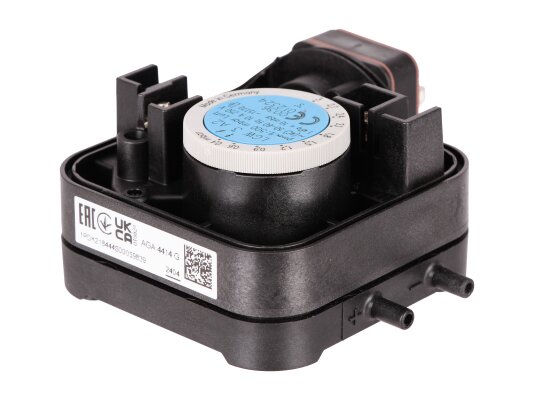

Компактный прибор снабжен полимерным корпусом с прозрачной крышкой. Электрозащита соответствует стандарту IP 54 – внутренние элементы не подвергаются механическим воздействиям, пыли и влаге. По отдельной заявке потребителя доступно изменение класса защиты на IP 65. Высокочувствительная мембрана произведена из бутадиен-нитрильного каучука.

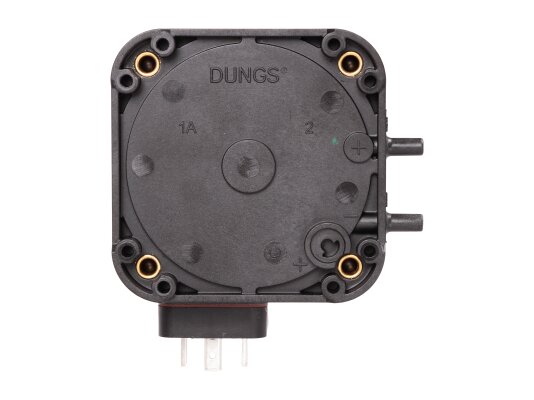

Установка датчика осуществляется с помощью резьбовых соединений. Стандартное положение – вертикальное. При изменении ориентации на горизонтальную/ перевернутую/ диагональную, реле будет срабатывать при более высоком/низком давлении в сравнении с заданными параметрами (± 0,5 мбар).

Достоинства:

• универсальность;
• может использоваться для работы с газом и воздухом;
• простое резьбовое соединение;
• настройка параметров с помощью встроенного диска;
• чувствительная мембрана;
• класс электрозащиты IP 54;
• европейское качество и доступная цена.

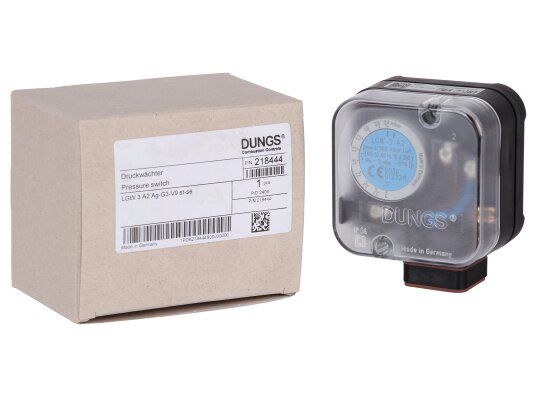

Для установки на горелки Elco, Baltur, Riello, Lamborghini, Viessmann и других производителей предлагаем купить реле давления Dungs LGW 3 A2 G3 артикул 218444. Полная информация о товаре отражена в приложенной инструкции завода-изготовителя.
