Описание

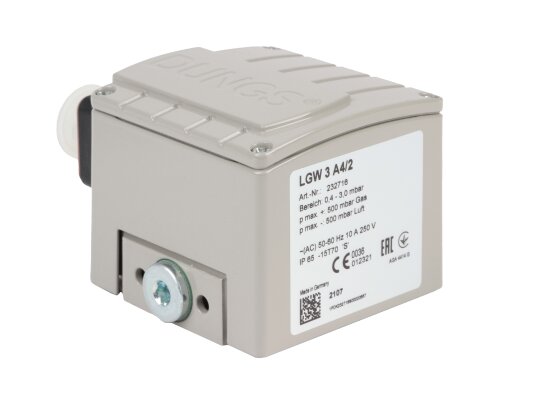

Реле давления Dungs LGW 3 A4/2 G3, арт: 232716 применяется в составе газового оборудования, вентиляционных установок, систем кондиционирования воздуха для замыкания, размыкания и переключения контактов при изменении давления относительно установленных значений. Регулировка параметров осуществляется поворотом колесика с цифровой шкалой. Датчик собран в непроницаемом металлическом корпусе класса IP 65. Хорошо подходит для систем с давлением рабочей среды не выше 500 мбар.

Особенности:

• регулировка параметров давления в пределах от 0,4 до 3 мбар;
• диапазон срабатывания: от 0 до 0,3 мбар;
• максимальное давление в системе – 500 мбар;
• среда – воздух, горючие газы;
• удобная шкала настройки с цифровыми значениями уставок;
• непроницаемость корпуса класса IP 65 (защита от пыли, влаги, прикасания);
• стабильное переключение при температурах окружающего воздуха и рабочей среды от -15 до +70 °C;

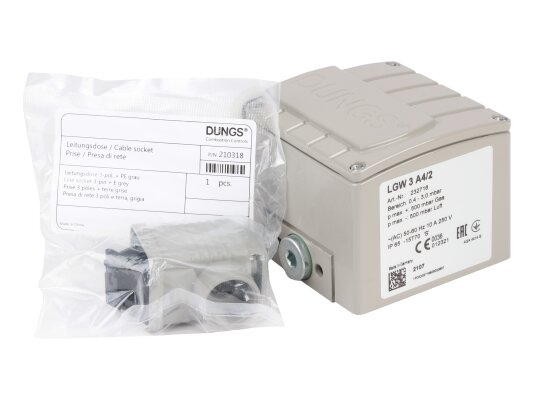

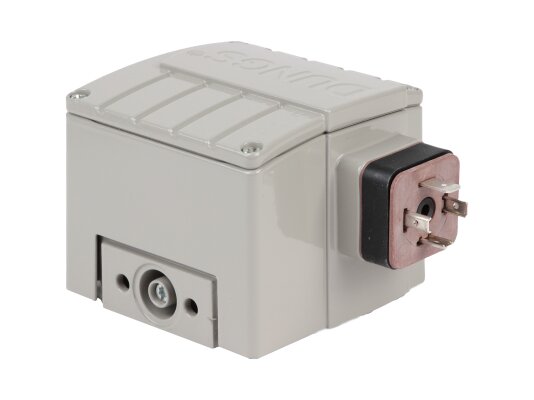

• электроподключение – DIN-штекер;

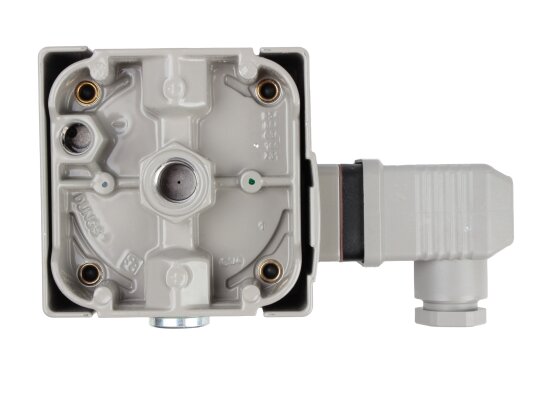

• крепление с помощью внутренней резьбы Rp 1/4.

Исполнение

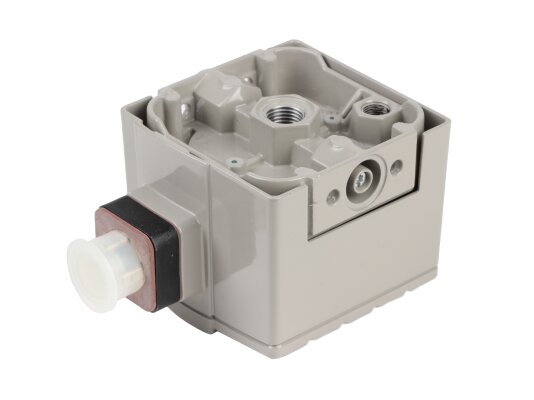

Реле давления имеет небольшой габариты, что облегчает установку. Корпус произведен из металла: основание отлито под давлением из алюминиевого сплава, кожух – из цинка. Для защиты от коррозии использовано порошковое напыление. Переключатель контактов произведён из поликарбоната, чувствительная мембрана – из NBR-каучука. Материал замыкающего контакта – Ag. В корпусе предусмотрен измерительный штуцер.

Узнать особенности монтажа реле давления Dungs LGW 3 A4/2 G3 можно в приложенной документации.
