Описание

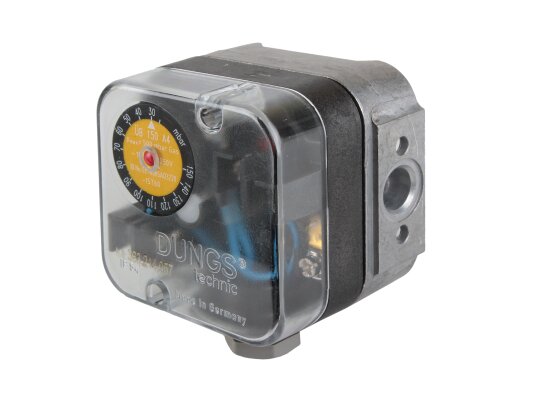

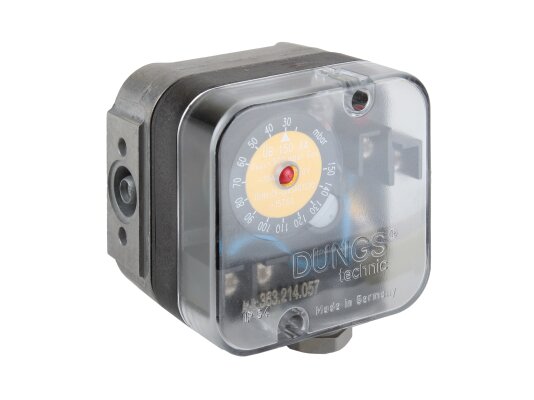

Реле давления Dungs UB 150 A4 артикул 138630 – незаменимый элемент системы безопасности газовой установки. Применяется для контроля максимального давления и давления разряжения. Ограничивает давление в топочных агрегатах, где любое отклонение давления критично. Устройство блокируется каждый раз, когда достигнута тоска срабатывания. Настраивается в широком диапазоне, от 30 до 150 мбар.

Характеристики

• Максимальное давление: 500 мбар.
• Пределы регулировки: 30-150 мбар.
• Среда: газ 1-3 семейства/ нейтральный.
• Эксплуатационная температура: -15°C до +70°C.

Как работает реле

Dungs UB 150 A4 реагирует на избыточное давление. Включается как только превышено заданное значение давления – происходит замыкание контакта и подача сигнала на блок управления. В состоянии блокировки на корпусе датчика загорается индикатор, сигнализирующий, что давление достигло критического уровня. Нажатие на кнопку в центре регулировочного диска деблокирует реле.

Исполнение и особенности

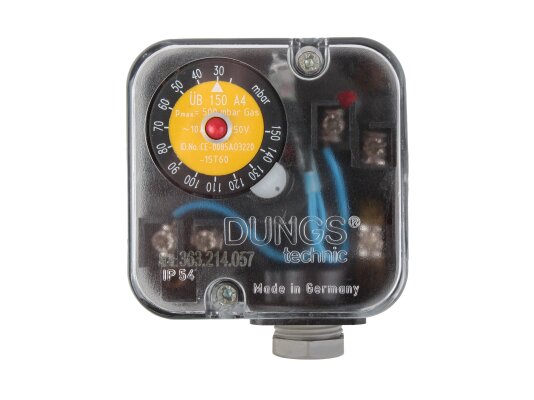

Настройка параметров срабатывания осуществляется без использования манометра, поворотом колесика. Для точной регулировки точки переключения предусмотрена шкала с цифрами.

Реле произведено из материалов высокой надежности. Литой корпус – алюминиевый, мембрана – из НБК, переключатель – из полиамида, контакты – из серебра. Электрика и уязвимые детали защищены ввиду пыле-, влагозащитному корпусу (класс IP54 по IEC 529).

Соединение с источником питания осуществляется через кабельный ввод PG. Конструкцией предусмотрен измерительный штуцер.

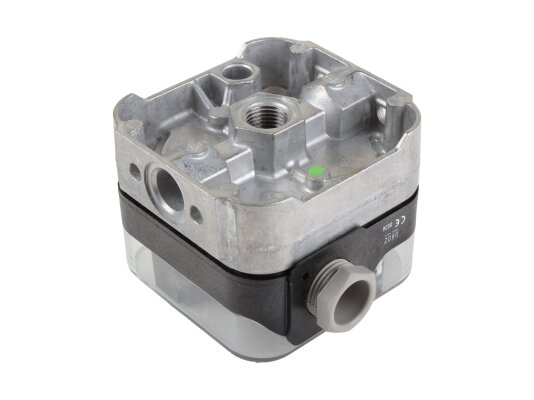

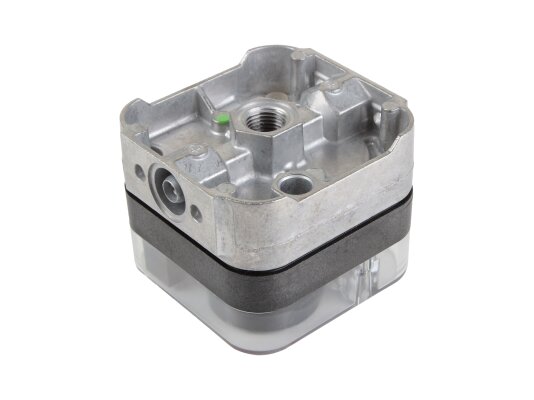

Посадка реле выполняется на резьбовые отверстия (внутренняя резьба G 1/4). Монтажная ориентация – стандартная (рекомендуемая). При отклонении установочного положения датчик-реле включается при более высоком/низком давлении по отношению к заданным значениям.

Достоинства:

• регулировочный диск для удобства настройки;
• блокировочная функция;
• широкий диапазон регулировки давления;
• пыле-, влагозащита по стандарту IP 54;
• монтаж с помощью резьбового соединения;
• включение сигнальной лампочки при блокировке;
• установка в газовые агрегаты различного назначения;
• небольшой габариты.

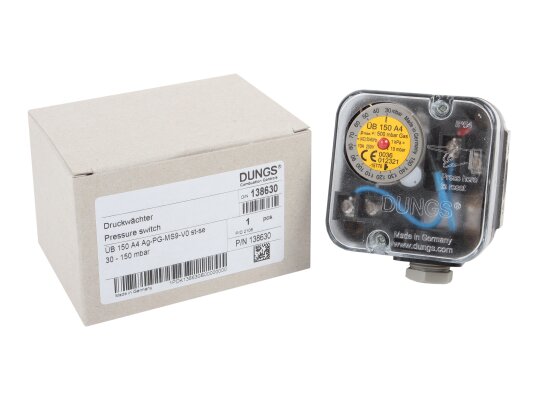

. Изделие поставляется с подробной инструкцией по эксплуатации и монтажу, заводской инструкцией.
