Описание

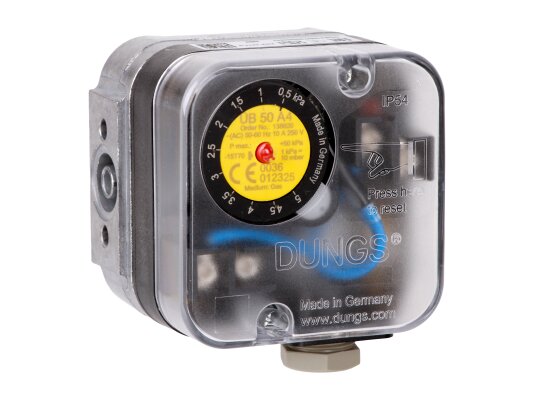

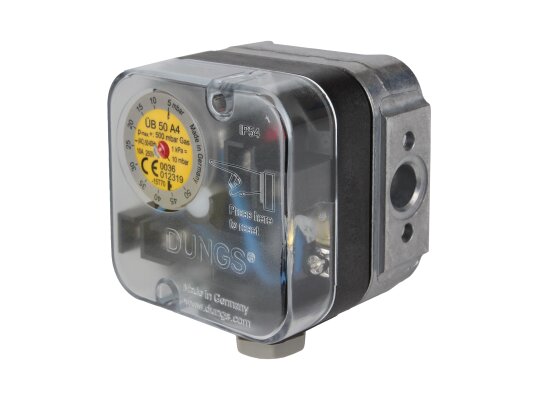

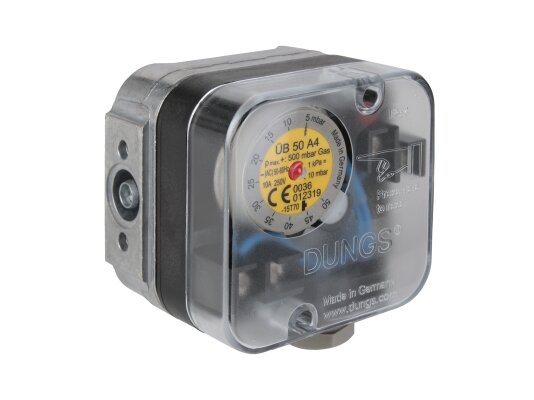

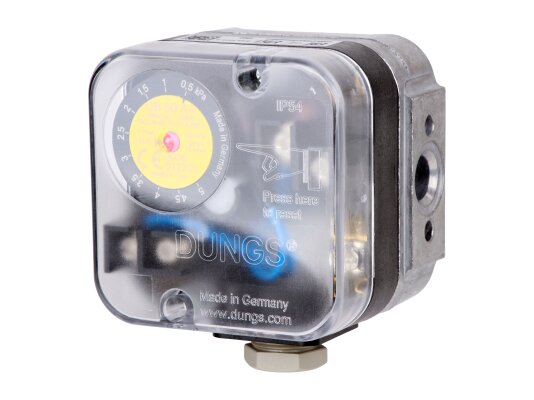

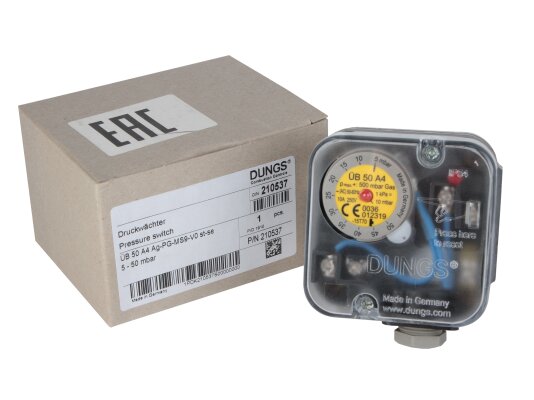

Реле давления Dungs UB 50 A4 артикул 210537 применяется в качестве ограничителя максимального давления в топочных агрегатах, где любое превышение давления критично. Прибор легко настраивается, имеет надёжное исполнение и малогабаритный корпус. Хорошо подходит для оснащения горелок большинства брендов. Соответствуют нормативу EN 1854.

Характеристики:

• Максимальное давление: 500 мбар.
• Настройка в диапазоне: 2,5-50 мбар.
• Среда: газ 1-3 семейства/ нейтральный.
• Эксплуатационная температура: -15°C до +70°C.

Как работает реле

Переключатель Dungs UB реагирует на избыточное давление. Включается при превышении фактического давления допустимой границы, на блок управления передается соответствующий сигнал. Одновременно реле блокируется. О блокировке оповещает работающая сигнальная лампочка. Кнопка, расположенная в центре регулировочного диска, используется для разблокировки датчика-реле. Для работы прибора не требуется дополнительная энергия.

Особенности устройства и монтажа

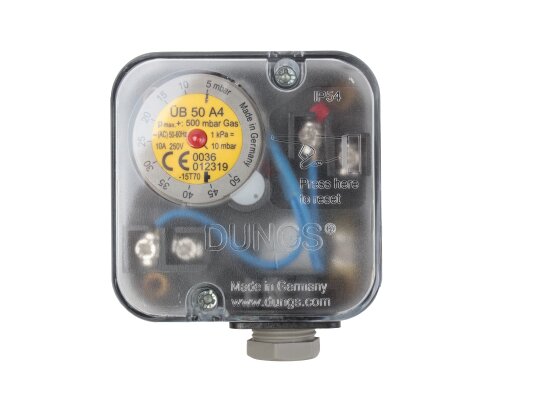

Для настройки давления срабатывания используется специальный диск и шкала с цифровой разметкой. Манометр не требуется.

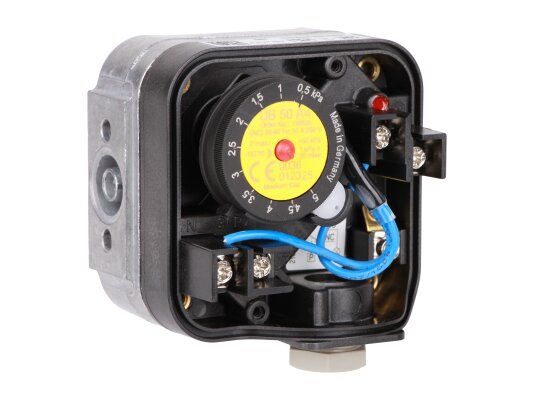

Конструкция имеет небольшой габариты и надёжное исполнение. Литой корпус произведён из алюминия, мембрана – из НБК, переключатель – из полиамида. Материал контактов – серебро.

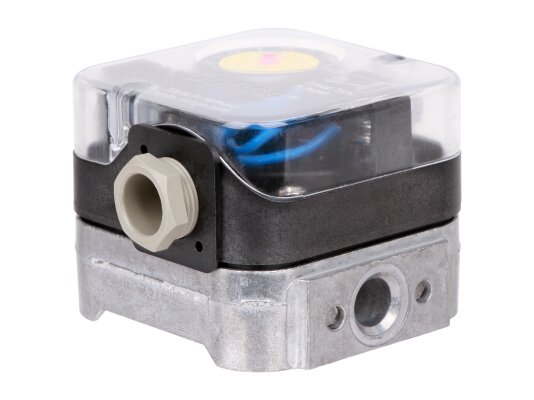

Электрические контакты защищены от воздействия влаги и пыли – класс IP54 по IEC 529. Соединение с сетью осуществляется через кабельный ввод PG. Предусмотрен измерительный штуцер.

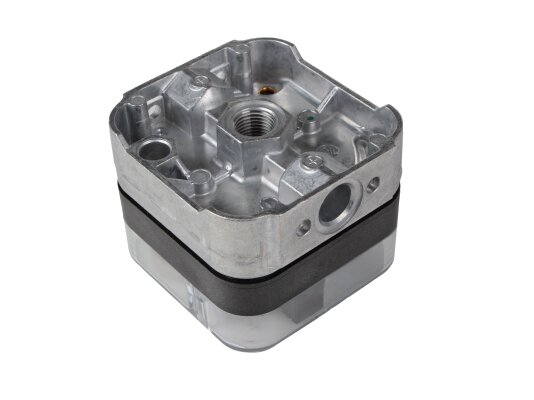

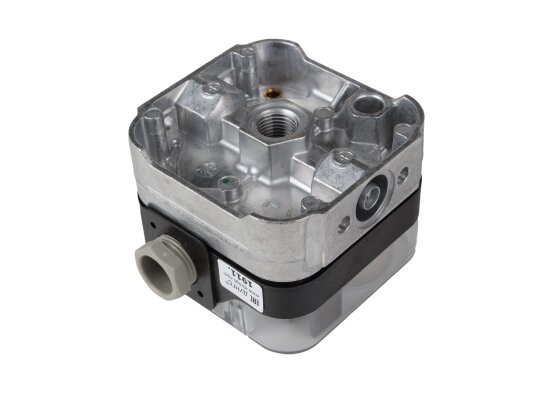

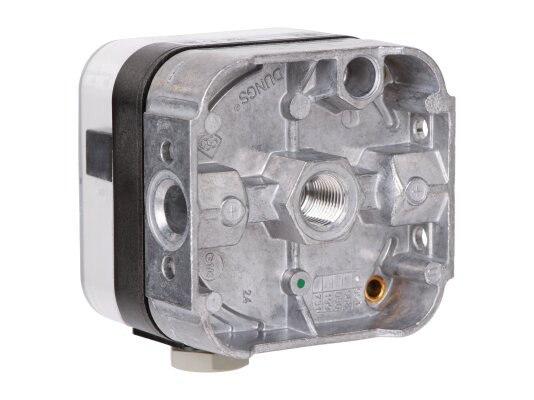

Подключение к системе осуществляется с помощью резьбового соединения (внутренняя резьба Rp 1/4). При стандартном положении реле срабатывает в соответствии с настройками. При изменении монтажной ориентации (горизонтальное, перевернутое или промежуточное положение) реле включается при более высоком/низком давлении относительно допустимой границы.

Достоинства:

• удобный регулировочный диск для настройки реле;
• блокировка при срабатывании;
• широкий диапазон регулировки давления;
• невосприимчивость к внешним воздействиям (класс IP 54);
• посадка на резьбу;
• индикация положения «блокировано»;
• установка в горелки ведущих брендов;
• компактность, надежность.

Перед тем как купить реле давления Dungs UB 50 A4, уточните артикул для вашей горелки. У нас широкий выбор комплектующих для газовых установок по доступным ценам, подобрать которые помогут специалисты .
