Описание

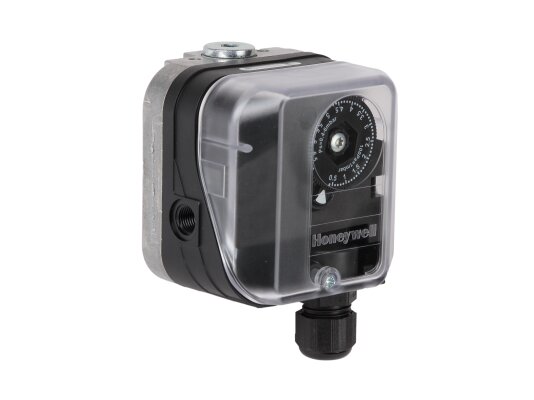

Реле давления Ecoflam DG 6U-3, арт: 65323042 – элемент системы автоматического регулирования подачи газа/ воздуха при эксплуатации промышленного топочного оборудования, систем вентиляции и кондиционирования. Переключающий механизм реагирует на изменение дифференциального, нагнетательного давления и давления разряжения. Датчик выделяется высокой точностью срабатывания, стабильным переключением в условиях низких и высоких температур, надёжной защитой от пыли/влаги.
Особенности и важные характеристики:
- назначение – контроль давления горючих газов, воздуха;
- класс S стандарта EN 1854;
- диапазон регулировки: 0,4-6 мбар;
- небольшие размеры, экономия пространства, легкий монтаж;
- защита от воздействия пыли/ влаги класса IP 54;
- конструкция из материалов высокой стойкости к коррозии, составу газов, износу;
- чувствительная мембрана из NBR-каучука;
- основание корпуса из алюминиевого литья;
- кожух из армированной газонепроницаемой пластмассы PBT;
- присоединение на резьбу Rp 1/4;
- подключение через кабельный ввод М16;
- крепление на горизонтальную/ вертикальную поверхность;
- широкий диапазон температур эксплуатации: -20.+80 °C.
Установка в систему
Реле устанавливается в вертикальном (преимущественно) и горизонтальном, перевернутом положении. Срабатывает в соответствии с настройками давления при вертикальной ориентации. В других случаях реагирует на давление выше/ ниже заданных параметров переключения. Датчик можно использовать в зоне 1 или 2 опасной атмосферы при размещении перед ним изолированного усилителя сигнала.
Достоинства:
- для различных видов контроля воздуха/ газа;
- надёжное, точное переключение;
- простой способ настройки с помощью дискового регулятора;
- удобный доступ к регулировкам сверху корпуса;
- морозо-, теплостойкость;
- высокий уровень защиты от пыли и влаги;
- вариативность монтажа.
При использовании реле давления Ecoflam DG 6U-3 в условиях отрицательных температур окружающей среды необходимо исключить вероятность конденсации.
