Описание

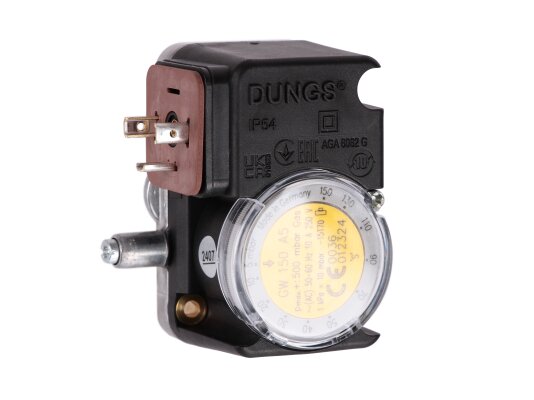

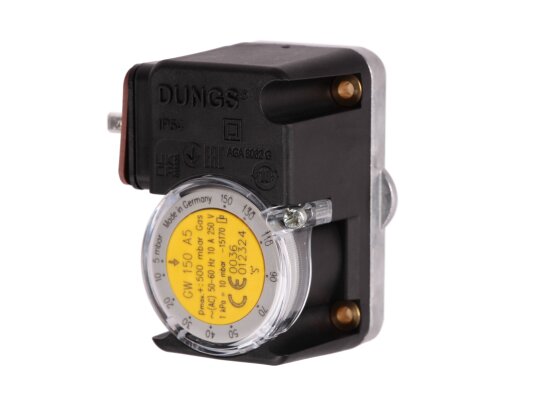

Реле давления Ecoflam GW 150 A5, арт. 65311598, соответствует классу S норматива EN 1854. Применяется для оснащения топочных агрегатов, вентиляционного оборудования, устройств кондиционирования. Малогабаритный прибор легко и быстро настраивается ввиду регулятору со шкалой. Рабочий диапазон: 5-150 мбар. Датчик хорошо подходит для систем с давлением воздуха/ газа до 500 мбар. Контролирует нагнетательное давление и давление разряжения.

Конструкция и особенности

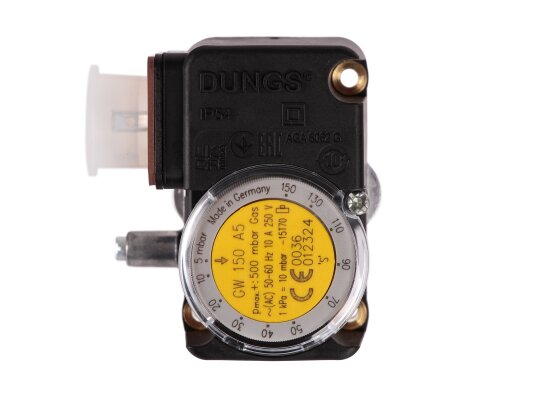

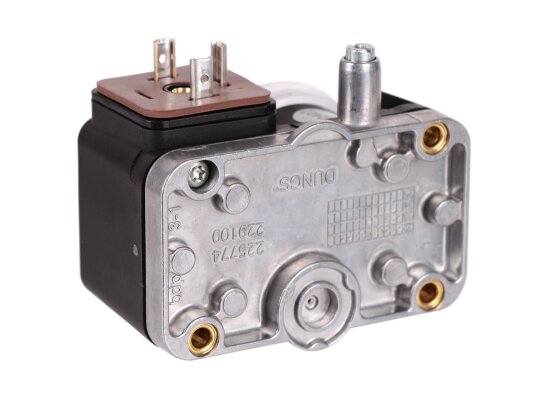

Компактный и газонепроницаемый корпус реле изготовлен из литого алюминиевого сплава и полиамида, мембрана – из NBR-каучука. В корпус встроен измерительный штуцер o 9 мм для контроля давления. Сверху размещен диск регулировки параметров со шкалой для задания точки переключения.

Замыкающие контакты выполнен из Ag, защищены от прикосновения, пыли и влаги по стандарту IP54. Электрическое подключение осуществляется через DIN-штекер. Датчик может эксплуатироваться при температурах -15.+70 °C.

Установка

Стандартное положение датчика-реле давления – вертикальное. Переключатель срабатывает в соответствии со шкалой регулятора. При других положениях прибора точка переключения смещается, что необходимо учесть при настройке системы.

Достоинства:

• точное срабатывание;
• широкий диапазон настройки, 5-150 мбар;
• ручной регулятор с разметкой;
• небольшой размеры, легкий монтаж;
• газонепроницаемые корпус и детали;
• регулируемый гистерезис (0-10 мбар);
• защита от пыли, влаги по стандарту IP 54;
• морозо-, теплостойкость.

Применение

Реле давления воздуха и газа Ecoflam GW.A5 используется в отопительном, вентиляционном оборудовании, системах кондиционирования.
