Описание

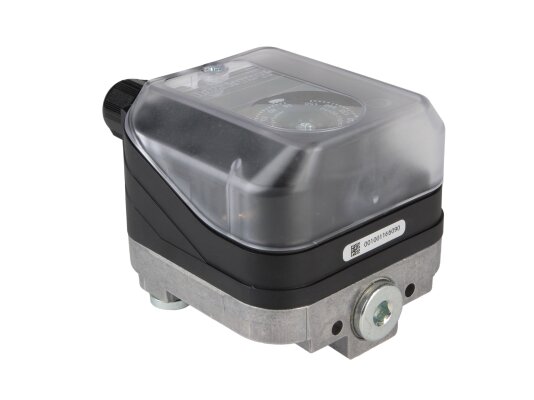

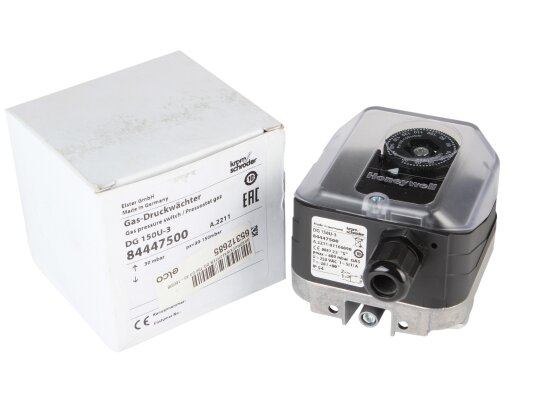

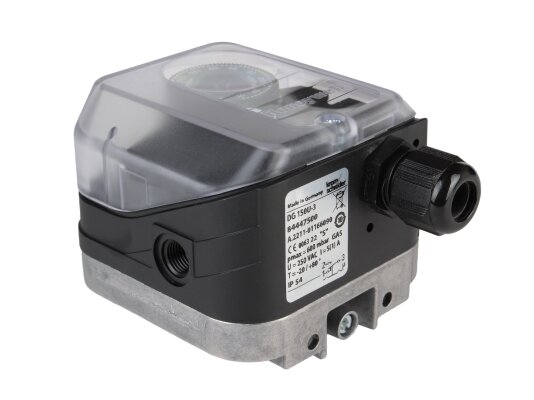

Реле давления Elco DG 150U-3, арт: 65312685 рассчитано на использование в промышленных газовых установках для контроля нагнетательного (для газа, воздуха, дымового газа, биогаза), дифференцированного давления и давления разряжения (для воздуха, дымовых газов). Соответствует классу S по EN1854. Датчик оснащен малогабаритным корпусом, что даёт возможность экономить пространство и упрощает монтаж. Давление срабатывания задается с помощью вращающегося диска со шкалой. Встроенный в корпус штуцер позволяет выполнять контрольные замеры давления.
Особенности и основные параметры:
- различные виды контроля;
- высокая точность срабатывания;

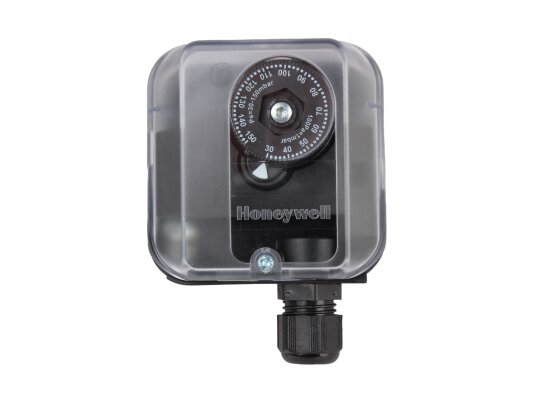

- плавная настройка параметров вращением диска со шкалой;
- использование для систем с рабочим давлением до 600 мбар;
- диапазон настройки: 30-150 мбар;
- надёжная защита от пыли, брызг воды, класс IP 54;

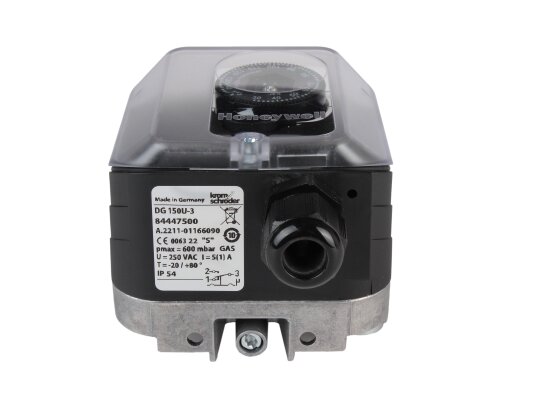

- подключение через кабельный ввод M16;

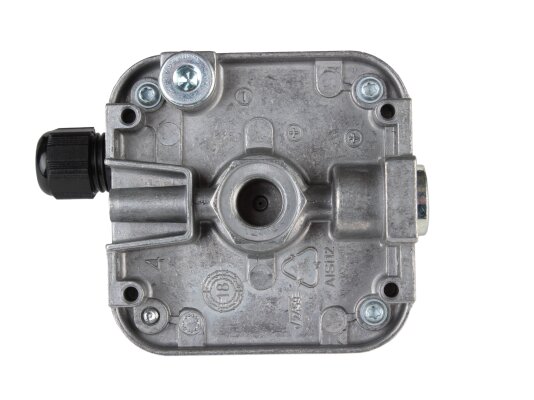

- основание из литого алюминия;
- корпус из армированной пластмассы PBT с низкой газопроницаемостью;
- чувствительная мембрана из NBR-каучука;
- присоединение на резьбу Rp 1/8;
- монтаж на горизонтальную/ вертикальную поверхность;
- широкий диапазон эксплуатационных температур: -15.+80 °C.
Установка в систему
Датчик-реле может устанавливаться в вертикальном (предпочтительно), горизонтальном, перевёрнутом положении. В вертикальной ориентации переключатель срабатывает в соответствии с заданными параметрами. В других положениях точка переключения изменится.
Достоинства:
- подходит для опасных зон;
- стабильное, точное срабатывание;
- малогабаритный габариты, простой монтаж;
- надёжная работа в широком диапазоне температур;
- высокий уровень пыле-, влагозащиты;
- плавная настройка с помощью диска и шкалы.
Применение
Реле давления Elco DG эксплуатируется в промышленном топочном оборудовании, установках вентиляции, кондиционирования воздуха. Хорошо подходит для применения в зоне 1 или 2 опасной атмосферы с установкой изолированного усилителя сигнала.
