Описание

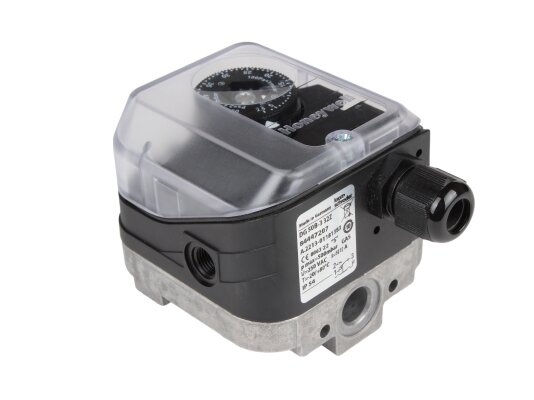

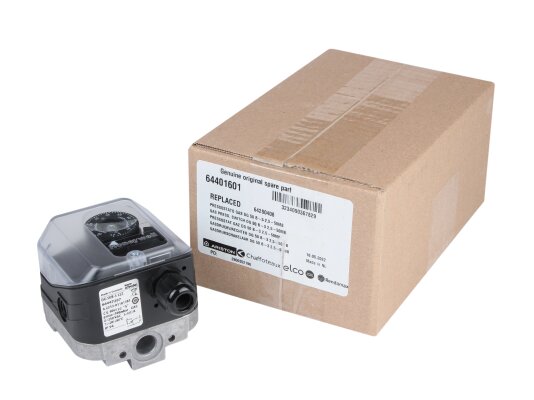

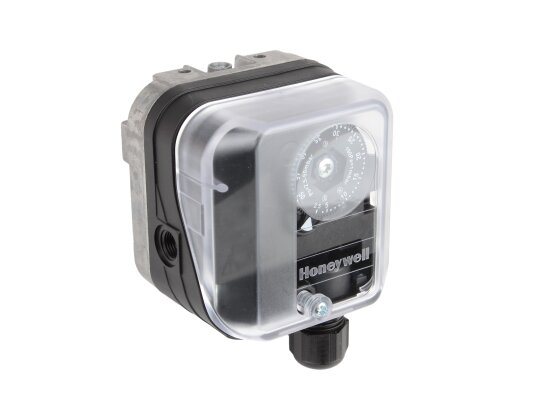

Реле давления Elco DG 50B-3, арт: 64401601 эксплуатируется в системах безопасности и автоматического управления подачей газа/ воздуха при эксплуатации промышленного топочного оборудования, систем вентиляции и кондиционирования. Переключающий механизм реагирует на изменение нагнетательного давления. Датчик отличается высокой точностью срабатывания, надёжной защитой от пыли/влаги, стабильным переключением в условиях низких и высоких температур.
Особенности и основные характеристики:
- назначение – контроль давления горючих газов, воздуха;
- срабатывание на понижение давления;
- класс S стандарта EN 1854;
- диапазон регулировки: 2,5-50 мбар;
- регулируемый гистерезис переключения;
- небольшие размеры, экономия пространства, легкий монтаж;
- защита от воздействия пыли/ влаги класса IP 54;

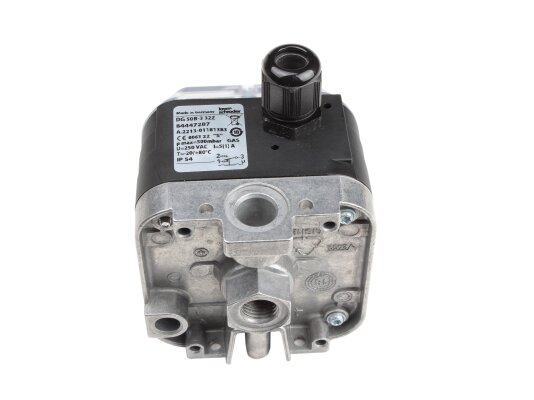

- присоединение на резьбу Rp 1/4;

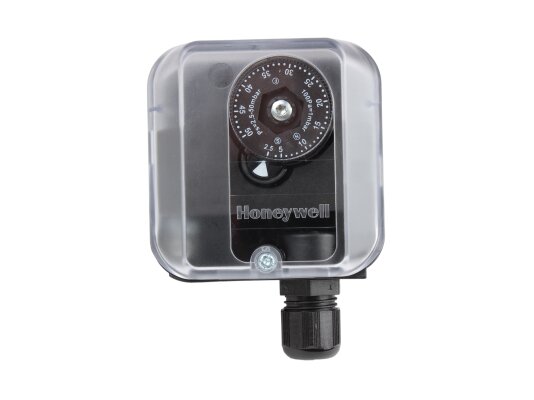

- регулировочный диск с разметкой для удобства настройки параметров;
- конструкция из материалов высокой стойкости к коррозии, составу газов, износу;

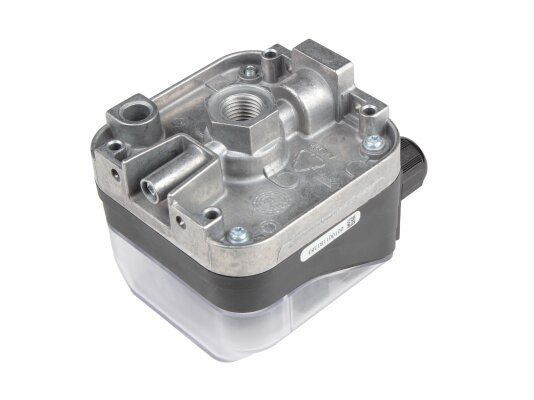

- основание корпуса из алюминиевого литья, пластиковый кожух;
- чувствительная мембрана из NBR-каучука;
- крепление на горизонтальную/ вертикальную поверхность;
- электроподключение через кабельный ввод M16;
- широкий диапазон температур эксплуатации: -15.+80 °C.
Установка в систему
Реле устанавливается в вертикальном (стандартное положение) и горизонтальном, перевернутом положении. Срабатывает в соответствии с заданными настройками давления при вертикальной ориентации. В остальных случаях реагирует на давление выше/ ниже заданных параметров переключения.
Достоинства:
- для различных газообразных сред (воздух, горючий, дымовой газ, биогаз);
- надёжное, точное переключение;
- простая настройка с помощью дискового регулятора;
- широкий диапазон эксплуатационных температур;
- надёжная защита от пыли и влаги;
- вариативность монтажа.
При использовании реле давления Elco DG 50B-3 в условиях отрицательных температур воздуха необходимо исключить вероятность конденсации.
