Описание

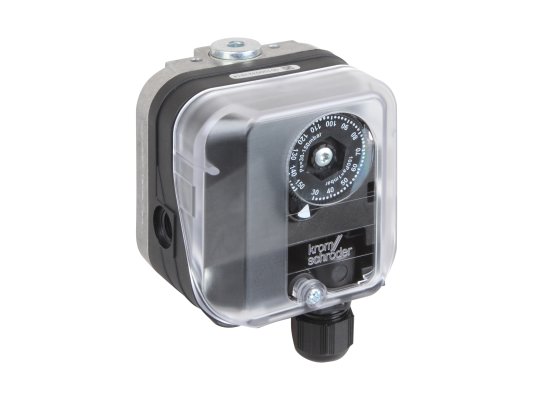

Реле давления Elco DG150UG-4 оснащено позолоченными контактами для улучшения проводимости сигнала, что гарантирует высокую точность срабатывания. Усиленная защита корпуса от пыли и влаги, стойкость к низким/ высоким температурам окружающей среды даёт способность использовать датчик в запыленных промышленных помещениях и на улице.
Назначение
Датчик-реле предназначен для контроля нагнетательного, дифференциального давления и давления разряжения воздуха, горючих, дымовых газов, биогаза в системах с давлением до 600 мбар.
Особенности и параметры:
- диапазон регулировки: 30-150 мбар;
- высокая точность переключения;

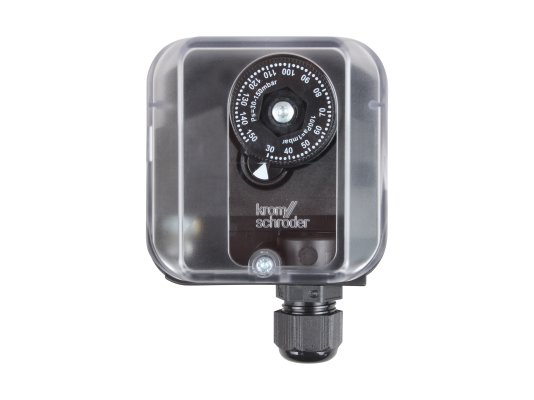

- дисковый регулятор для задания параметров давления;
- позолоченные контакты для улучшения электропроводности;
- коррозие-, термостойкая конструкция;
- полная защита от пыли, струй воды, класс IP 65;
- износостойкая чувствительная мембрана из NBR-каучука;
- литое основание из сплава алюминия;
- кожух из армированной газонепроницаемой пластмассы PBT;

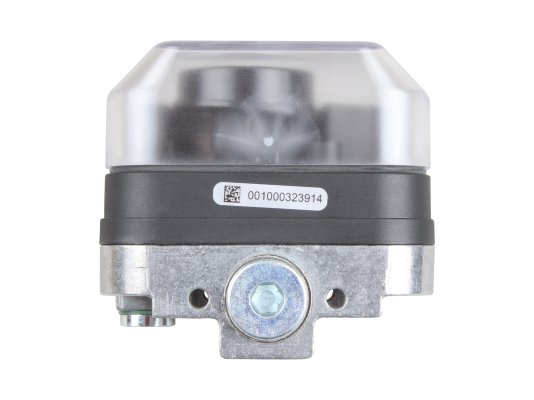

- соединение с помощью резьбы Rp 1/8;
- крепление на горизонтальную/ вертикальную поверхность;
- операционные температуры -15.+80 °C.
Установка в систему
Оптимальная монтажная ориентация – вертикальная (рекомендуемая). В этом случае датчик срабатывает в соответствии с заданными настройками. При горизонтальном, потолочном (вверх основанием) положении микропереключатель реле будет реагировать на более высокое / низкое давление. Реле давления может устанавливаться в зонах 1 или 2 опасной атмосферы при размещении перед ним изолированного усилителя сигнала.
Достоинства:
- усиленная защита от пыли/ влаги;
- позолоченные контакты;
- для различных применений;
- высокая точность переключения;
- стабильная работа в широком диапазоне температур;
- плавная настройка точки срабатывания с помощью диска со шкалой;
- вариативность монтажа.
Применение
Реле давления Elco DG незаменимо в промышленных системах сжигания газа, вентиляционных установках, устройствах кондиционирования.
