Описание

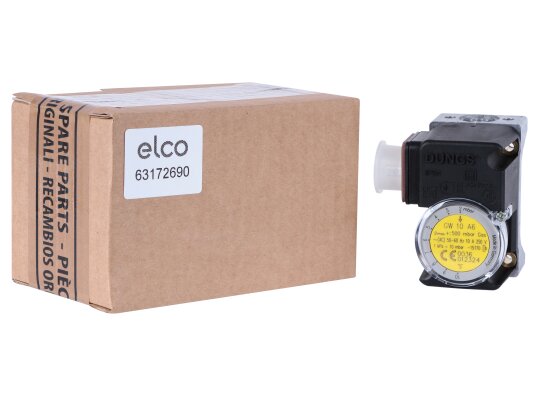

Реле давления Elco GW 10 A6, арт. 63172690, эксплуатируется в газовом оборудовании с давлением 500 мбар. Отвечает за контроль давления разряжения, избыточного давления. Точно срабатывает за счёт надёжной системы переключения. Соответствует стандарту EN 1854. Рабочей средой является воздух и нейтральные газы.

Подробнее о датчике-реле Elco GW

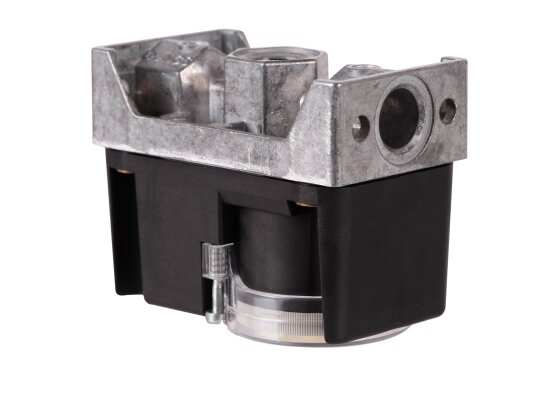

Реле собрано в компактном корпусе с алюминиевым литым основанием и верхней частью из ударопрочного полимера. За счет небольшой габаритов легко устанавливается на место эксплуатации. Встроенные компоненты защищены от механических воздействий, попадания пыли и влаги по стандарту IP 54. Переключающие контакты изготовлен из серебра, микропереключатель – из полиамида. Материал чувствительной мембраны, реагирующей на изменения давления – бутадиен-нитрильный каучук.

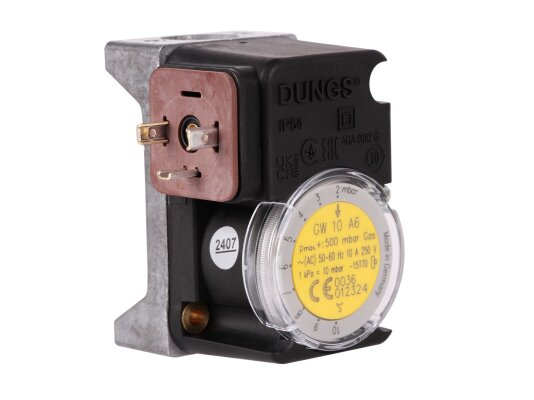

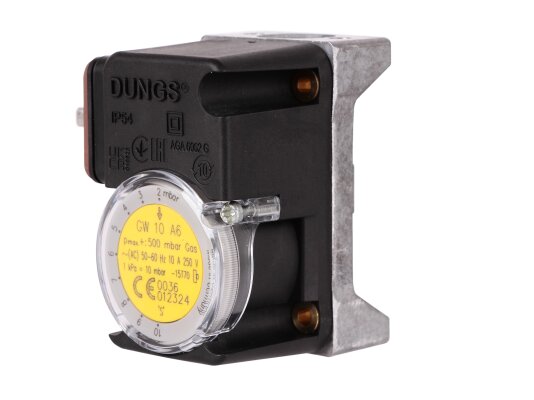

Давление переключения задаётся с помощью дискового регулятора с цифровой разметкой в пределах 2-10 мбар, диапазон срабатывания 0-1,5 мбар. Для замеров предусмотрен штуцер, встроенный в корпус.

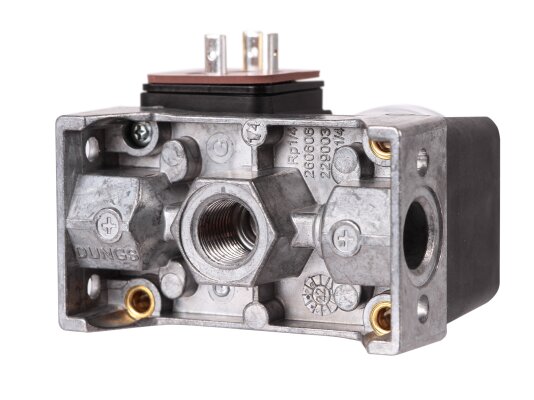

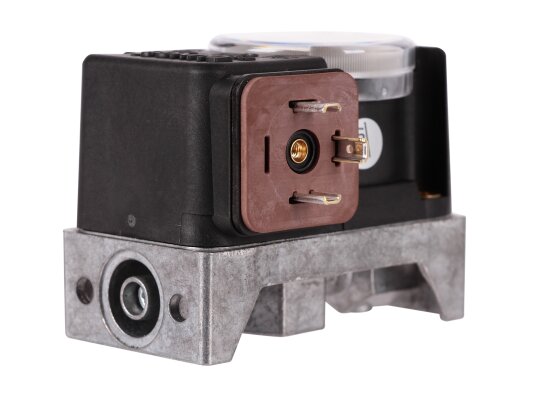

Монтаж реле осуществляется с помощью резьбового соединения Rp 1/4”. Электроподключение осуществляется через DIN-штекер. Датчик бесперебойно функционирует при температурах -15.+70° C.

Принцип действия

Датчик-реле срабатывает по принципу переключателя. Замыкает или размыкает контакты при выполнении заданных параметров давления, направляет сигнал на автоматику котла.

Достоинства:

• точное переключение в соответствии с настройками;
• пыле-. влагонепроницаемый корпус;
• простота настройки параметров срабатывания;
• надёжная работа в широком диапазоне температур;
• небольшой габариты.

Установка

Датчик-реле закрепляется в горизонтальном, вертикальном или промежуточном положении. Важно учесть, что при вертикальной установке давление срабатывания будет соответствовать шкале настройки. В других положениях переключатель реагирует на давление выше или ниже относительно установленного значения.
