Описание

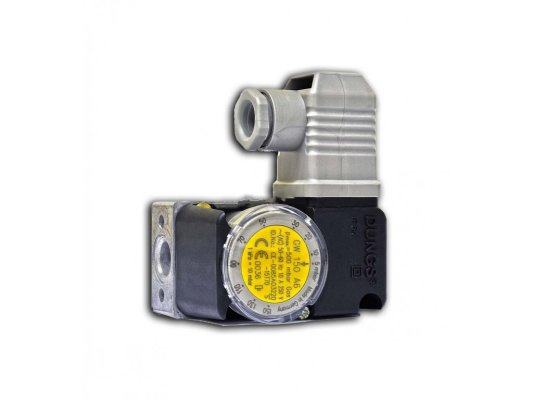

Реле давления Elco GW 50 A6/1, арт: 65326096 реагирует на избыточное давление и давление разряжения. Использование демпфирующего сопла даёт возможность исключить быстрое срабатывание при непродолжительных отклонениях давления от заданного значения. Датчик встраивается в системы автоматического управления подачей газа/ воздуха при эксплуатации промышленных установок. Задание давления переключения осуществляется вручную с помощью регулировочного диска со шкалой.

Особенности и рабочие параметры:

• для контроля давления воздуха и нейтральных газов (семейства I-III);
• диапазон регулировки: 5-50 мбар;
• для систем с давлением газообразной среды до 500 мбар;
• высокая надежность конструкции, малогабаритный размеры;
• корпус из литого алюминиевого сплава и полиамида;
• чувствительная мембрана из углеводородостойкого NBR-каучука;
• переключающий контакт из Ag;
• резьбовое отверстие в основании;
• пылевлагозащита компонентов по стандарту IP 54;
• подключение через DIN-разъем;
• дисковый регулятор со шкалой для задания параметров переключения;
• диапазон температур эксплуатации (внешняя среда): -15.+70 °C.

Установка и эксплуатация

Реле давления Elco GW 50 A6/1 размещается в различных положениях. При вертикальной ориентации точка срабатывания соответствует заданному значению, в других положениях будет смещаться (см. инструкцию). При эксплуатации датчика-реле в условиях низких температур необходимо исключить наличие конденсата и обледенение.
