Описание

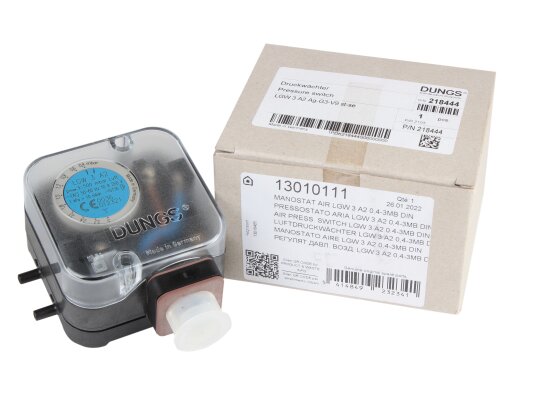

Реле давления Elco LGW 3 A2 G3, арт: 13010111 эксплуатируется в промышленных установках для контроля дифференциального, избыточного давления и давления разряжения. Чувствительная мембрана реагирует на изменение давления и оказывает влияние на подсоединенный к ней микропереключатель. Давление срабатывания задаётся с помощью регулировочного диска.
Особенности и важные характеристики:
- для контроля давления нейтральных газов, воздуха;
- класс S стандарта EN 1854;
- компактность, простой монтаж и настройка;
- стабильное, точное переключение;
- плавная настройка давления срабатывания дисковым регулятором;
- максимальное давление в системе – 0,5 бар;
- корпус и микропереключатель из поликарбоната;
- мембрана из износостойкого NBR-каучука;
- контакт переключателя из Ag (по запросу – Au);
- морозо-, термостойкость, рабочий диапазон: -15.+70 °C;

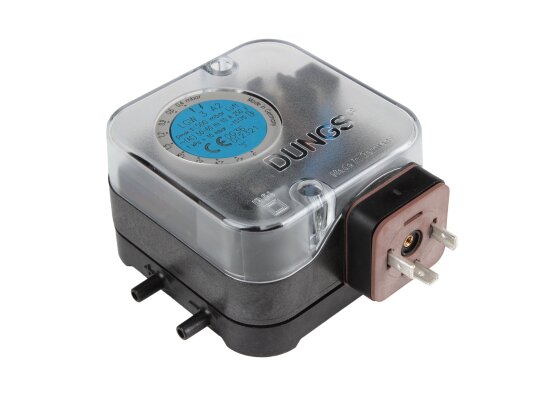

- подключение через DIN-штекер;
- ресурс службы – 10 лет при соблюдении правил эксплуатации.
Конструкция и монтаж

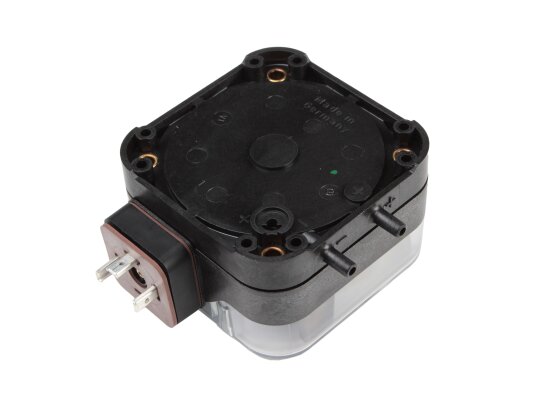

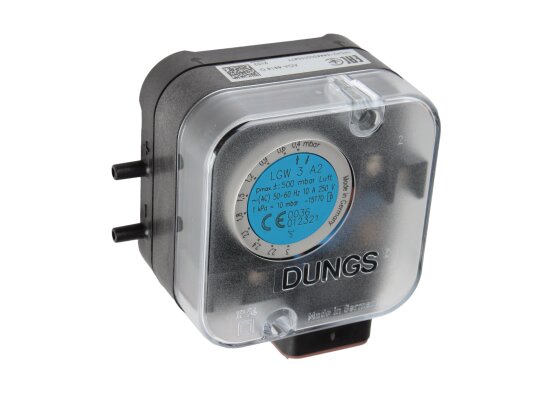

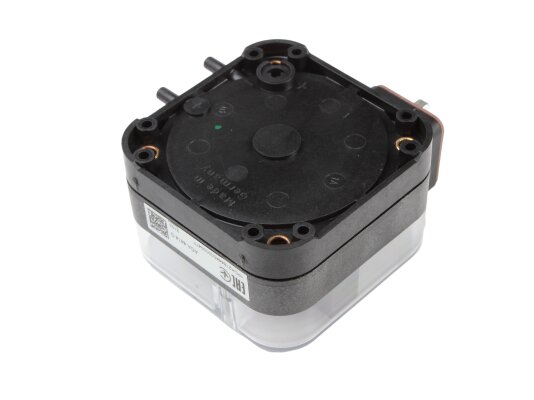

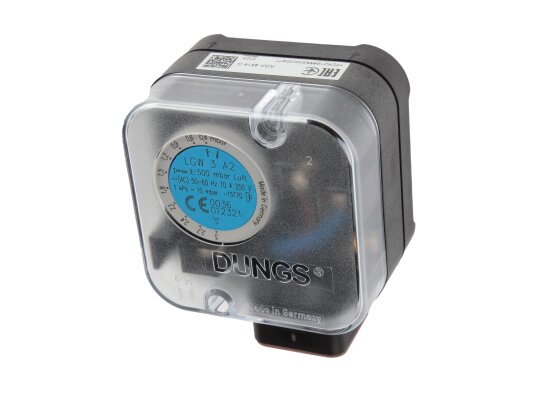

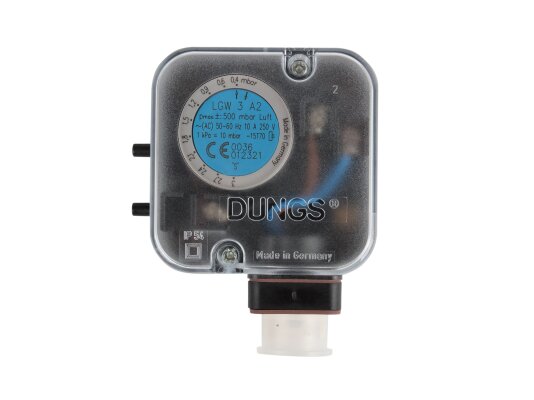

Датчик-реле собран в компактном полимерном корпусе с прозрачной крышкой. Электрические компоненты защищены от пыли и брызг воды по стандарту IP54. По запросу возможно усиление защиты до IP65. Мембрана высокой чувствительности сделан из NBR-каучука.
Реле фиксируется вертикально или горизонтально/ диагонально/ в перевернутом положении (на потолок). При отклонении от вертикали переключатель срабатывает при давлении ниже/выше заданного уровня.
Применение
Реле давления Elco LGW подходит для установок, работающих на неагрессивных газах, воздухе: топочного, вентиляционного оборудования, систем кондиционирования. Нельзя использовать датчик для контроля горючих технических газов.
