Описание

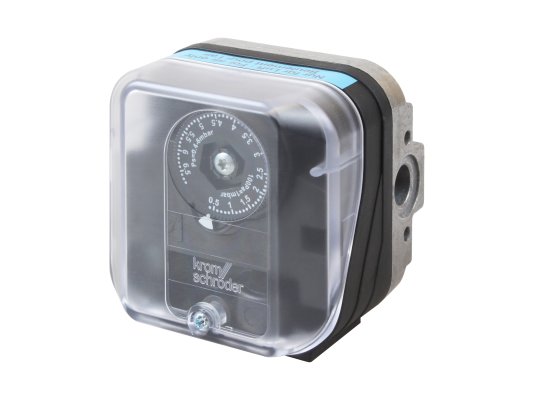

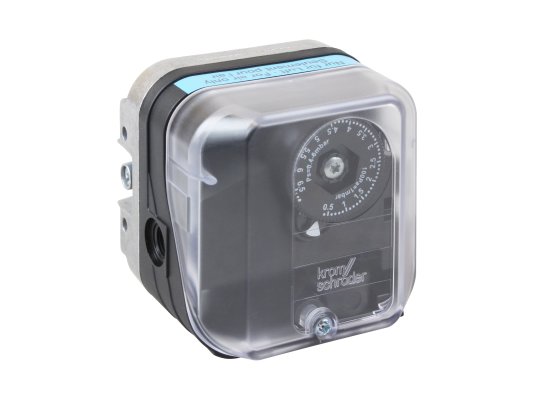

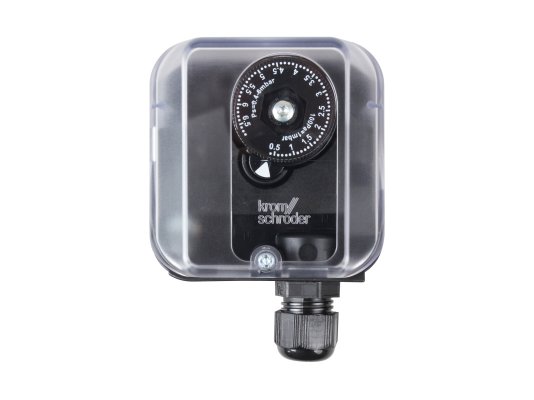

Реле давления FBR DL 5A-3Z, арт: 172107_3 обеспечивает контроль нагнетательного/ дифференцированного давления и точное переключение контактов. Применяется при работе промышленных топочных агрегатов с давлением среды до 600 мбар. Датчик реагирует на минимальные перепады давления. Рабочие параметры настраиваются вращением регулировочного диска со шкалой разметки.
Особенности

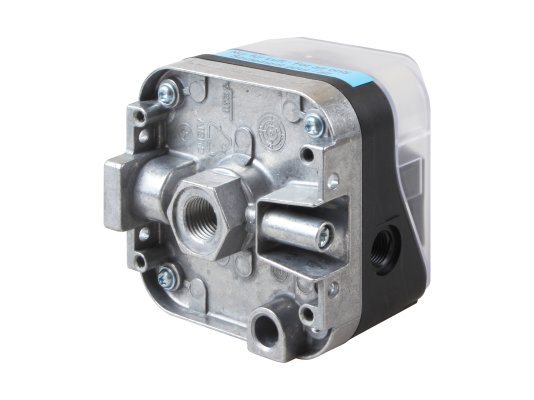

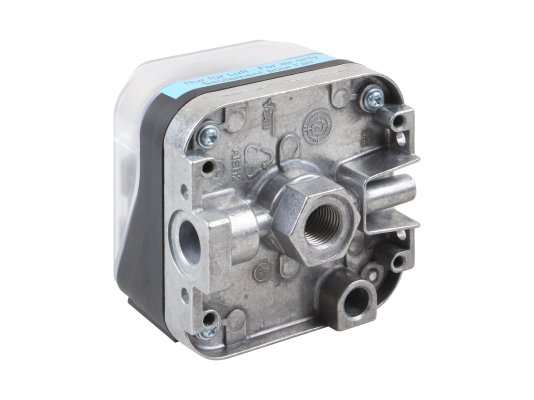

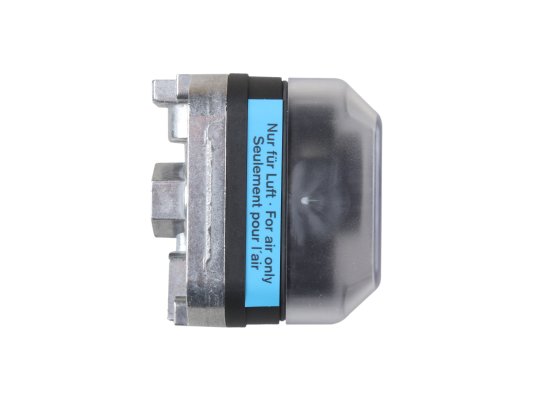

Мембранный датчик собран в компактном корпусе. Произведен из материалов низкой газопроницаемости. Корпус произведён из пластика, армированного стекловолокном, эластичная мембрана – из синтетического каучука NBR. Реле стабильно работает при низких и высоких температурах внешней среды, от -20 до +80 °C.

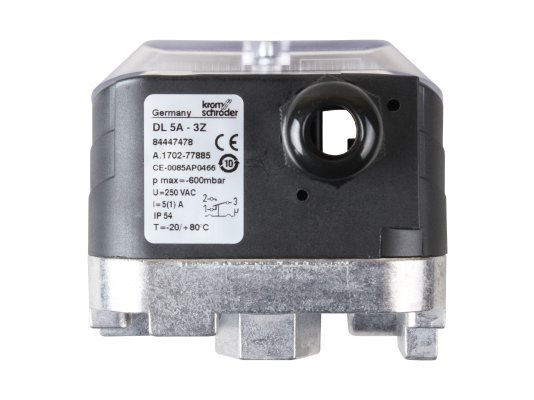

Электрические контакты защищены от воздействия пыли и влаги по стандарту IP 54. При эксплуатации требуется исключить попадание на корпус влаги и образование конденсата. Контрольная лампа на приборе даёт возможность установить статус переключения.
Датчик может фиксироваться вертикально (рекомендуемое положение) и горизонтально, а также внешней стороной вниз. В вертикальной ориентации точка переключения соответствует значению на шкале регулировочного диска. Монтаж осуществляется с помощью винтов, кронштейна, зажимов, фиксирующей пластины.
Достоинства:
- надёжная, бесперебойная система переключения;
- конструкция из газонепроницаемых материалов;
- защита контактов от пыли, брызг воды (стандарт IP 54);
- простая настройка точки срабатывания с помощью диска со шкалой;
- небольшой размеры, облегчающие монтаж;
- широкий диапазон эксплуатационных температур.
Применение
Реле давления FBR DL 5A-3Z применяется в системах автоматизации газового оборудования как элемент управления дисковым воздушным или противопожарным затвором, для контроля работы вентилятора.
