Описание

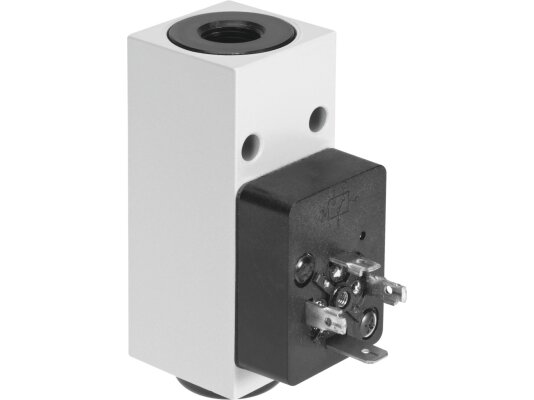

Реле давления Festo PEV-1/4-B-OD, арт: 175250 разработано для отслеживания изменений давления в пневматических системах. Способно замыкать или размыкать электрическую цепь при достижении заранее установленного уровня давления. Верхние и нижние пороговые значения срабатывания регулируются независимо друг от друга.

Конструктивные особенности

Корпус устройства сделан из алюминиевого сплава. Степень защиты IP65 обеспечивает устойчивую работу прибора в различных условиях эксплуатации. Диапазон рабочих температур находится в пределах от -20 до +80 °C. Контакты из серебра гарантируют надёжное соединение. Быстрое встраивание в пневматические и гидравлические системы обеспечивается за счёт резьбовому соединению G1/4 и возможности монтажа через сквозное отверстие. Установка возможна в любом положении.

Функциональность и характеристики

• Мембранный датчик-реле служит для контроля избыточного давления рабочей среды в диапазоне от 1 до 12 бар. При достижении установленного порога устройство формирует перекидной контакт («сухой»), подходящий для использования в автоматизированных системах и схемах сигнализации.
• Изменения давления воздействуют на гибкую мембрану, передавая усилие на механический переключатель, который срабатывает в соответствии с заданными настройками.
• Прибор изготовлена в соответствии с европейскими стандартами качества и надежности EN60947-5-1. Максимальное коммутируемое напряжение составляет 125 В (DC) и 250 В (AC), частота – до 3 Гц. Максимальный выходной ток – 5 А. Подключение к пневматическим линиям осуществляется через резьбу G1/4. Состояние коммутации отображается с помощью желтого светодиода.
• Минимальный ток нагрузки (1 мА при 24 В, 10 мА при 10 В, 100 мА при 5 В) гарантирует совместимость с низкоэнергетическими входами.

Рабочей средой может быть как сжатый воздух, так и вода. При использовании воздуха с масляными примесями требуется его последующая постоянная смазка.

Линейка продукции Festo

Festo предлагает датчики с разнообразными рабочими параметрами, что даёт возможность купить реле давления Festo для решения широкого спектра задач. Типичные сценарии применения включают автоматизацию компрессорных установок, систем подготовки воздуха, а также использование в защитных и сигнальных устройствах.
