Описание

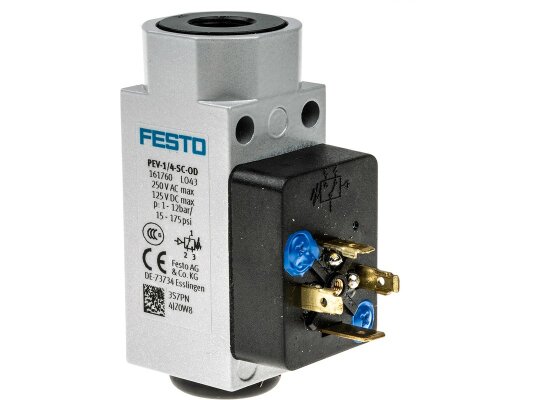

Реле давления Festo PEV-1/4-SC-OD, арт: 161760 – устройство с настраиваемой точкой срабатывания. Оно способно прерывать или устанавливать электрическое соединение при достижении заданного уровня давления.
Конструктивные особенности
Корпус прибора произведён из алюминиевого сплава. Класс защиты от пыли и влаги IP65 гарантирует стабильную работу реле в разнообразных эксплуатационных условиях. Рабочий температурный диапазон составляет от -20 до +80 °C. Серебряные контакты обеспечивают надежную коммутацию. Быстрая интеграция в пневматические и водные системы достигается за счет резьбового соединения G1/4 и монтажа через сквозное отверстие. Ориентация при установке может быть любой.
Функционал и особенности
- Датчик-реле мембранного типа служит для мониторинга избыточного давления рабочей среды в диапазоне от 1 до 12 бар. По достижении установленного порога устройство генерирует сухой перекидной контакт (нормально-разомкнутый/ нормально-замкнутый), применимый в автоматизированных системах и схемах сигнализации.
- Влияние изменения давления на эластичную мембрану передается на механический переключающий узел, который активируется согласно заданным параметрам.
- Устройство соответствует европейским стандартам надежности и качества EN60947-5-1. Максимальное напряжение коммутации составляет 125 В (DC) и 250 В (AC), частота переключения – до 3 Гц, а максимальный выходной ток – 5 А. Подключение к пневматическим линиям осуществляется через резьбу G1/4.
- Минимальный ток нагрузки – 1 мА (24 В)/ 10 мА (10 В)/ 100 мА (5 В), что важно для взаимодействия с низкоэнергетическими входами.
- Рабочей средой может служить сжатый воздух и вода. Использование сжатого воздуха с масляной смазкой потребует в дальнейшем постоянного смазывания.
Линейка Festo
Компания Festo предлагает датчики с различными рабочими характеристиками, что позволяет купить реле давления Festo для решения множества задач. Типичные области применения включают автоматику компрессорных станций, установки подготовки воздуха, а также защитные и сигнализационные устройства.
