Описание

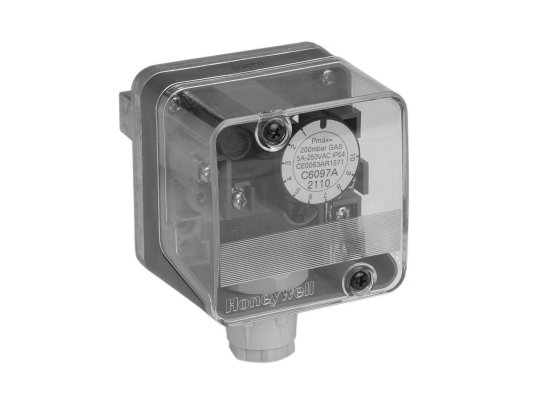

Реле давления Honeywell C6097A2110D встраивается в системы контроля давления газа или воздуха. Применяется для оборудования с максимальным давлением рабочей среды 200 мбар.

Принцип работы

Рабочим узлом датчика дифференцированного давления является мембрана, чувствительная к изменениям давления, соединенная с однополюсным переключателем. При обнаружении отклонения давления от заданных параметров, мембрана воздействует на переключатель, который замыкает/ размыкает электрическую цепь.

Конструкция и монтаж:

• небольшой литой корпус из алюминия;
• материал оболочки – полибутилентерефталат;
• мембрана, уплотнения и прокладки из NBR;
• прозрачная крышка из поликарбоната;
• класс электрозащиты корпуса IP 54;
• эксплуатационные температуры (окружающая среда: -15.+60 °C);
• резьбовое соединение G1/4;
• горизонтальная или вертикальная ориентация при установке;
• электрическое подключение с помощью DIN-штекера.

Применение

Реле давления Honeywell пользуются широкой популярностью в качестве приборов контроля дифференцированного давления газа/ воздуха, подаваемого в газовую горелку, а также для выявления факта засорения блокировочного фильтра нагнетателя горелки. Рабочей средой является: бытовой, природный, сжиженный газ, воздух и другие нейтральные газообразные вещества.
