Описание

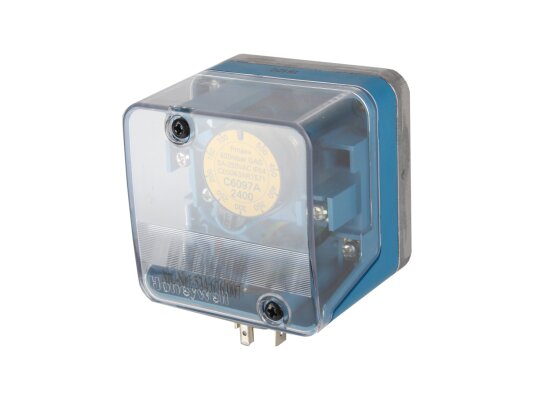

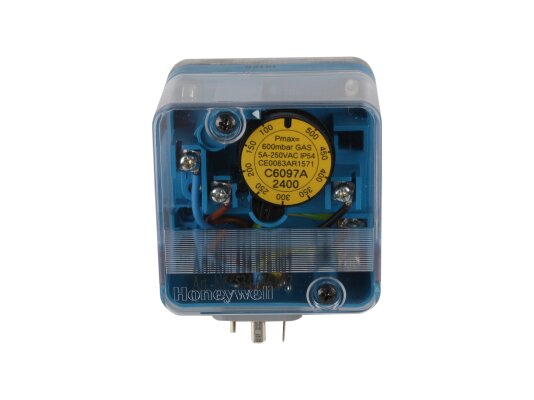

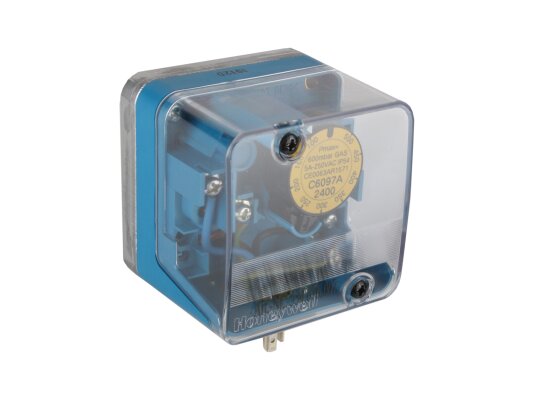

Реле давления Honeywell C6097A2400 предназначен для непрерывного контроля избыточного давления газа (бытовой, природный, сжиженный), воздуха при работе газовых горелок и других устройств с давлением до 600 мбар. Рабочий диапазон давления 100-500 мбар.

Особенности

• Конструкция представляет собой мембрану с подключенным к ней однополюсным переключателем, заключенными в корпус.
• Реле произведено из износо-, коррозиестойких материалов. Малогабаритный корпус отлит из алюминия под давлением. Оболочка изготовлен из полибутилентерефталата, мембрана – из NBR, крышка – из поликарбоната. При изготовлении уплотнений и прокладок использован стойкий к углеводородам NBR-каучук.
• Защита электрических соединений соответствует стандарту IP 54. Эксплуатационная температура окружающей среды: -15.+60 °C.

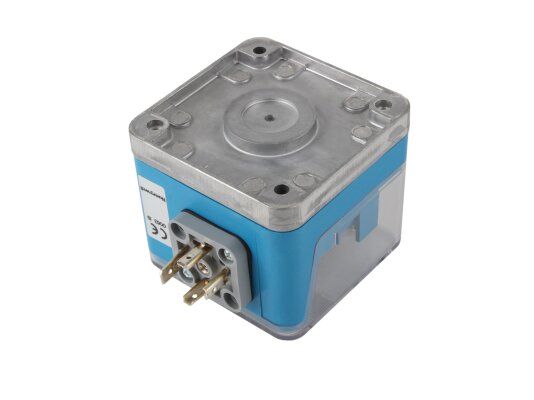

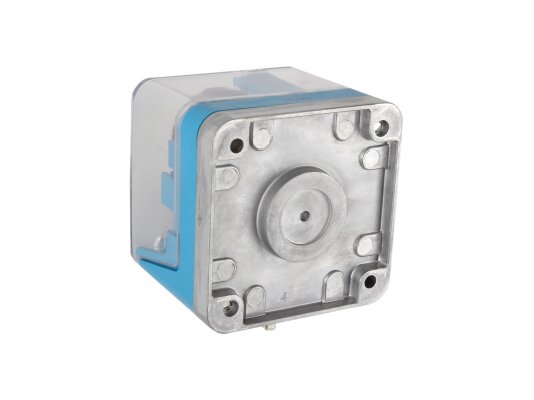

• Реле имеет простое подключение. Монтаж на корпус газового клапана осуществляется с помощью фланцевого крепления. Электроподключение осуществляется с помощью DIN-штекера.
• Датчик совместим со старыми автономными моделями клапанов и современными модификациями клапанов Honeywell.

Принцип действия

При изменении давления газа по отношению к установленным значениям мембрана реле приводит в действие однополюсный переключатель (SPDT), который осуществляет двухпозиционное управление внешней электрической схемой.
