Описание

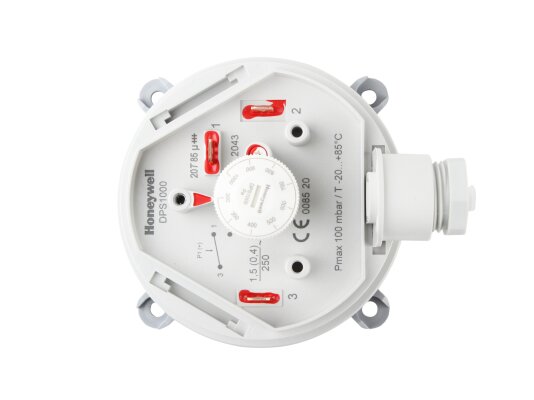

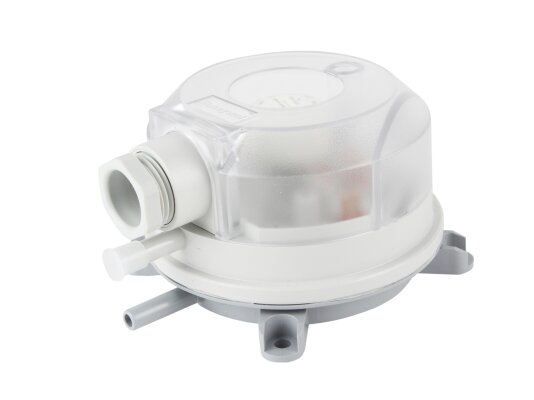

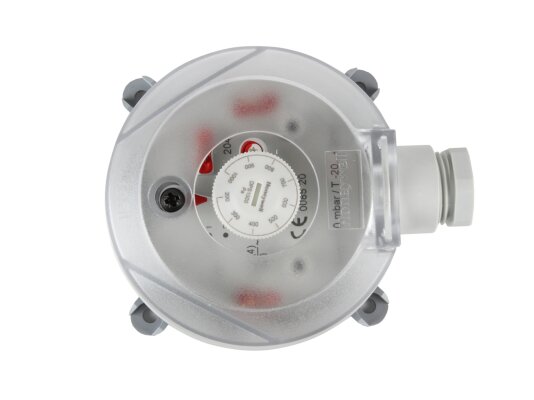

Реле давления Honeywell DPS1000 используется для комплектации систем вентиляции с максимальным рабочим давлением 16 мбар. Способствует контроль состояния фильтров воздуха, вентиляторов и других узлов вентиляционных устройств путем непрерывного измерения перепада давления. Это простой и надёжный прибор от американского производителя.

Принцип действия

Принцип работы дифференциального реле основан на непрерывном измерении давления рабочей среды (воздух, негорючие и неагрессивные газы) перед и после воздушного фильтра/вентилятора или другого элемента системы вентиляции. При превышении перепада давления заданной точки срабатывания происходит переключение электрических контактов датчика.

Конструкция и особенности

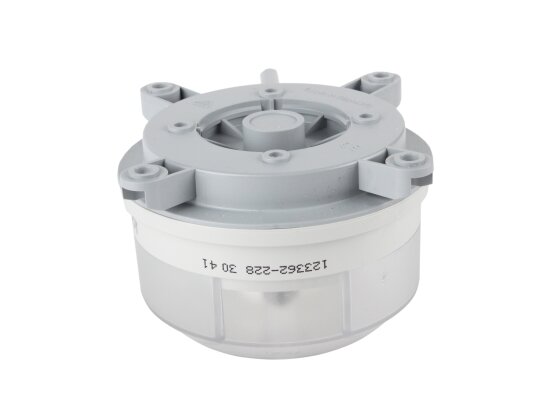

• Конструкция реле состоит из пластикового корпуса, датчика с интегрированным фланцем, крышки, регулятора для задания точки переключения, реле с перекидными контактами и силиконовой мембраны, которая реагирует на перепады давления. На корпусе предусмотрены штуцеры для подключения ПВХ-трубки.
• Корпус произведен по стандартам электрозащиты IP 54. Реле рассчитано на работу при температуре окружающей среды от -40 до +85°C.
• Установку датчика следует выполнять вблизи контролируемого элемента системы вентиляции. Монтаж осуществляется в горизонтальной (рекомендуемое положение) или вертикальной ориентации с помощью крепежа.

Срок эксплуатации реле давления Honeywell DPS1000 при соблюдении рекомендаций производителя по монтажу, настройке и техобслуживанию – не менее 5 лет.
