Описание

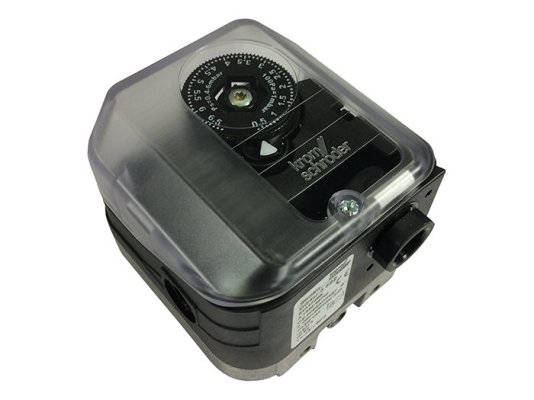

Реле давления Kromschroder DG 10U-3T, арт: 84447305 служит для контроля дифференциального, избыточного давления газа/ воздуха в промышленных установках (топочном оборудовании, системах вентиляции, кондиционирования). Для выбора точки срабатывания используется ручное колесико с разметкой на корпусе устройства. При достижении заданного значения давления, микропереключатель замыкает/ размыкает контакты.

Особенности:

• для систем с давлением среды до 600 мбар;
• диапазон регулировки: от 1 до 10 мбар;
• диапазон срабатывания: от 0,8 до 1,5 мбар;
• датчик мембранного типа, без силикона;
• корпус из пластмассы PBT, армированной стекловолокном;
• газонепроницаемость внешней оболочки;
• широкий диапазон температур эксплуатации (внешняя среда), от -15 до +80 °C;
• мембрана из бутадиен-нитрильного каучука;
• основание корпуса – из коррозиестойкого сплава AlSi 12;
• защита электрических контактов от пыли/ влаги по стандарту IP 54;
• присоединение с помощью резьбы Rp 1/4;
• точка для замера давления;
• электрическое подключение – резьбовые клеммы;
• синяя контрольная лампа на 230В;
• может использоваться для использования в зонах повышенной опасности с учетом установки изолированного усилителя сигнала.

Среда

Реле давления Kromschroder DG 10U-3T рассчитано на работу с газами: природным, городским, сжиженным (в газообразной фазе), дымовым, биогазом (макс. 0,1 % об. HS) и воздухом. Рабочая среда не должна содержать агрессивных компонентов. Следует исключить попадание внутрь корпуса паров, содержащих силикон.

Монтаж

Датчик размещается вертикально (рекомендуемая ориентация) или горизонтально. При отклонении от вертикального положения изменяется точка срабатывания. Прибор может устанавливаться как внутри, так и вне помещений при условии защиты от осадков и воздействия ультрафиолета (например, размещение под навесом). Во избежание конденсации газа используется крышка с элементом выравнивания давления. При значительных перепадах давления рекомендуется установка дроссельной шайбы.
