Описание

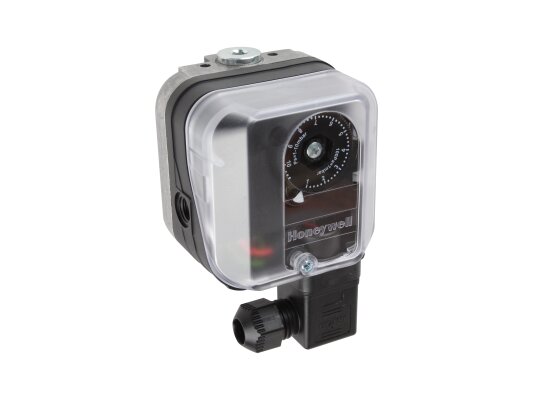

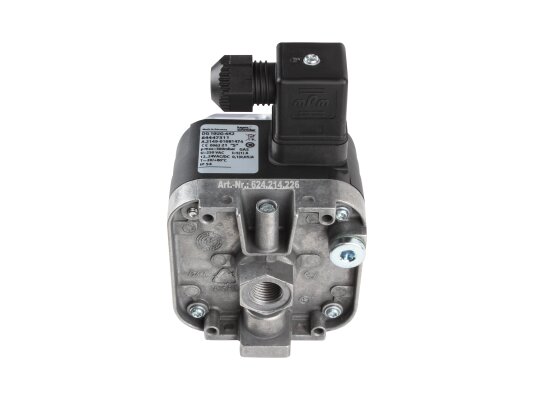

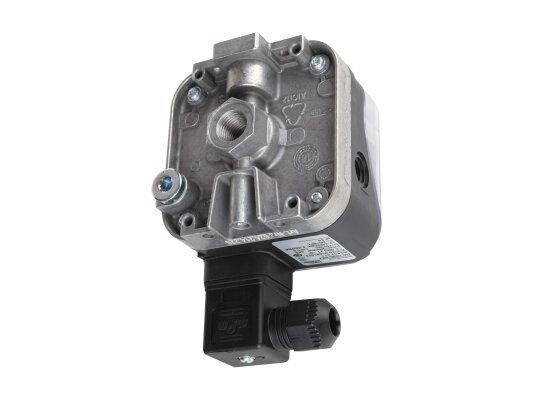

Реле давления Kromschroder DG 10UG-6K2, арт: 84447311 – малогабаритный датчик для контроля избыточного, дифференциального давления газа или воздуха. Является частью систем автоматического регулирования и безопасности работы котлов, теплогенераторов и другого промышленного оборудования. Соответствует классу «S» по EN 1854. Вследствие того что позолоченным контактам прибор может использоваться в условиях высокой влажности и содержания агрессивных газов (HS). Настройка параметров осуществляется вручную с помощью поворотного диска. Реле срабатывает при минимально допустимом перепаде давления относительно заданных значений, замыкая/ размыкая контакты.
Особенности:
- контролируемая среда – горючие газы, воздух;
- электрическое подключение через 4-полюсный штекер с разъемом;
- красный/зеленый контрольный светодиод на 24 В;
- простой доступ к настройкам;
- газонепроницаемый корпус стандарта электрозащиты IP 54;
- литое основание из коррозиестойкого сплава AlSi 12;
- чувствительная мембрана из эластичного каучука NBR;
- кожух из пластмассы PBT, армированной стекловолокном;
- фиксация на резьбу Rp;
- точка на корпусе для измерения давления;
- коррозиестойкие позолоченные контакты;
- максимальное давление рабочей среды – 600 мбар;
- диапазон регулировки 1…10 мбар;
- диапазон срабатывания: от 0,8 до 1,5 мбар;
- монтажная ориентация – вертикальная (предпочтительно), горизонтальная.
Место установки
Реле давления Kromschroder DG 10UG-6K2 может устанавливаться внутри и вне помещений. При уличном размещении требуется организовать защиту от осадков, солнечных лучей. Газ не должен конденсироваться. Во избежание появления конденсата производитель рекомендует использовать крышку с элементом выравнивания давления. Прибор подходит для эксплуатации в зонах 1 и 2 опасной атмосферы при установке перед ним изолированного усилителя сигнала с учетом норм взрывобезопасности.
