Описание

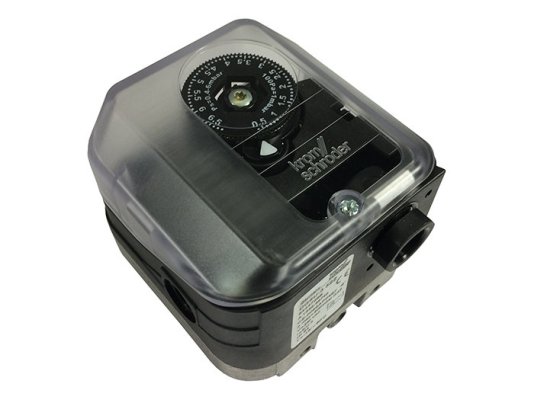

Реле давления Kromschroder DG 50U-3A, арт: 84447359 с внешней настройкой сверху корпуса используется для контроля дифференциального, избыточного давления газообразной среды в промышленных установках (котлах, теплогенераторах, системах вентиляции, кондиционирования). Для задания точки срабатывания используется ручное колесико с разметкой. При достижении установленных параметров срабатывания, микропереключатель замыкает/ размыкает контакты.
Особенности:
- максимальное давление в системе – 600 мбар;
- диапазон настройки от 2,5 до 50 мбар;
- диапазон срабатывания: от 0,8 до 1,5 мбар;
- датчик мембранного типа, без силикона;
- корпус из политетрафторэтилена, армированного стекловолокном;
- газонепроницаемость внешней оболочки;
- мембрана переключателя из бутадиен-нитрильного каучука;
- основание корпуса – из коррозиестойкого алюминиевого сплава AlSi 12;
- широкий диапазон температур эксплуатации (внешняя среда), от -15 до +80 °C;
- присоединение с помощью резьбы Rp 1/4;
- электрозащита класса IP 54;
- точка для измерения давления;
- электроподключение – резьбовые клеммы;
- внешняя настройка параметров вращением регулировочного диска со шкалой;
- возможность эксплуатации в 1 и 2 зонах повышенной опасности при установке изолированного усилителя сигнала.
Установка реле
Реле давления Kromschroder DG 50U-3A рекомендуется размещать вертикально. При отклонении от вертикали датчик срабатывает раньше/ позже заданной точки срабатывания (зависит от положения).
Прибор может эксплуатироваться внутри и снаружи помещений. При уличной эксплуатации требуется обеспечить защиту от осадков (под навесом) и попадания солнечных лучей. Для исключения вероятности выпадения конденсата используется крышка с элементом выравнивания давления. При значительных перепадах давления рекомендуется установить дроссельную шайбу.
Среда: природный, городской, дымовой, сжиженный (в газообразной фазе) газ, биогаз (макс. 0,1 % об. HS) и воздух, не содержащие агрессивных веществ. Необходимо исключить попадание внутрь прибора паров, содержащих силикон.
