Описание

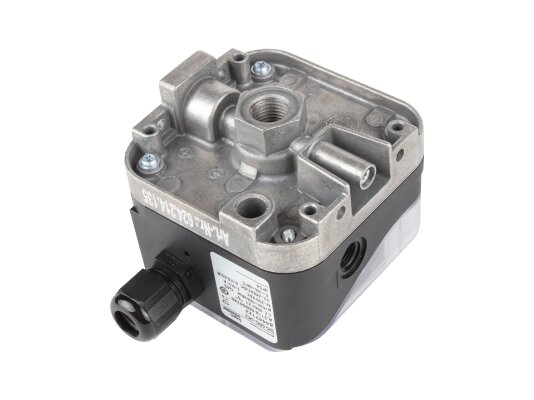

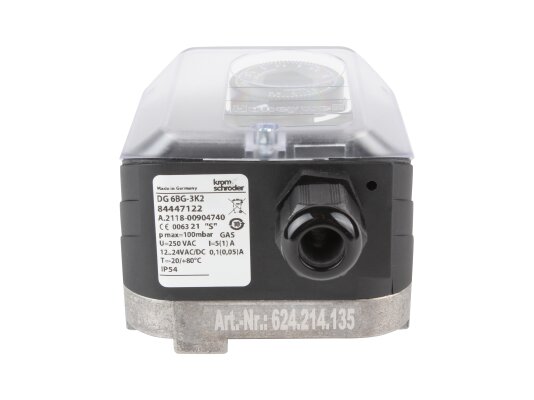

Реле давления Kromschroder DG 6BG-3K2, арт: 84447122 входит в серию небольшой датчиков контроля давления газа или воздуха, предназначенных для систем безопасности и автоматического управления работой промышленных котлов, генераторов тепла, вентиляторов, устройств кондиционирования. В конструкции использованы позолоченные контакты, что позволяет использовать реле в условиях высокого содержания влаги или агрессивных газов (HS).

Особенности:

• для систем с давлением газообразной среды до 600 мбар;
• коррозиестойкие позолоченные контакты;
• электроподключение – винтовые клеммы;
• срабатывание при повышении давления;
• для внешних температур от -15 до +80 °C;
• среда – природный, сжиженный, городской, дымовой газ, биогаз, воздух;
• высокая точность и стабильность срабатывания;
• электроподключение – резьбовые клеммы;
• защита электрических контактов от воздействия пыли и влаги – IP 54;
• корпус из алюминия и армированного пластика;
• мембрана из нитрильного каучука;
• измерительный штуцер на корпусе;
• красный/зеленый контрольный светодиод на 24 В;
• возможность применения в качестве реле специальной конструкции.

Исполнение

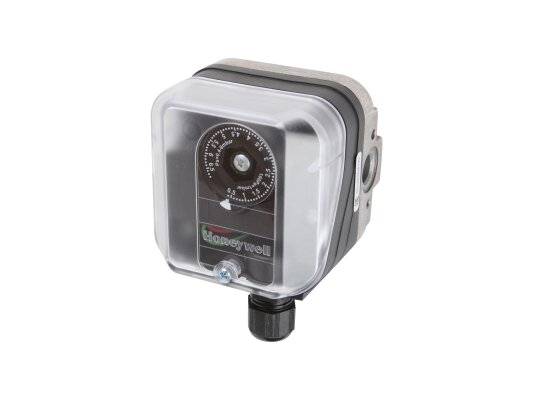

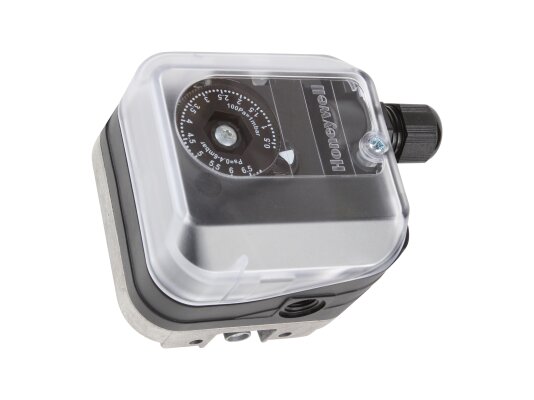

Реле собрано в компактном корпусе низкой газопроницаемости. Внутри размещен микропереключатель, работающий по принципу переключающегося контакта, и присоединенная к нему чувствительная мембрана, реагирующая на изменения давления. При достижении установленных параметров переключатель замыкает или размыкает электрическую цепь. Настройка осуществляется вручную, вращением колёсика. Монтаж вертикальный (предпочтительно) или горизонтальный.
