Описание

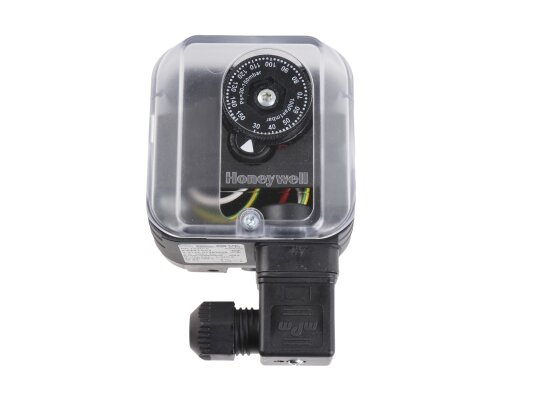

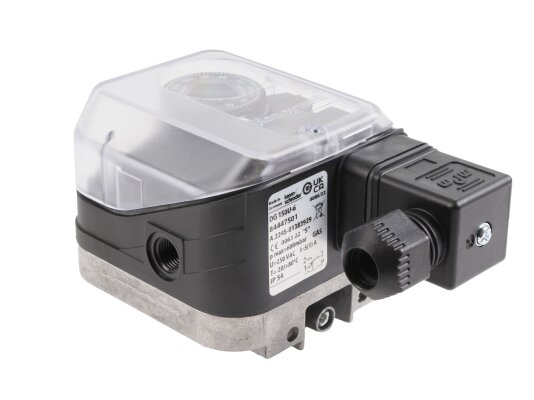

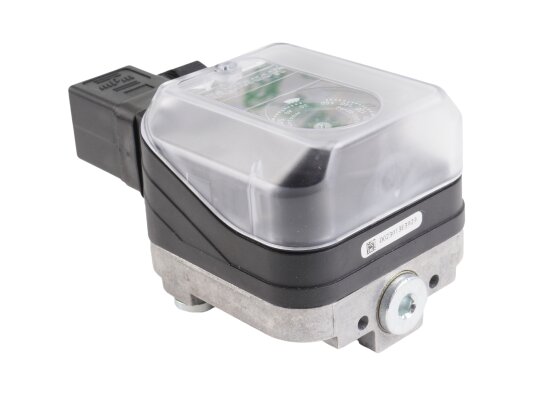

Реле давления Kromschroder DG150U-6, арт: 84447501 – сертифицированное устройство для оснащения систем безопасности и автоматического управления подачей газа/ воздуха при работе промышленных установок. Реагирует на минимально допустимый перепад давления, замыкает, размыкает или переключает контакты при достижении заданных условий срабатывания. Предусмотрена ручная регулировка параметров с помощью поворотного диска.
Исполнение

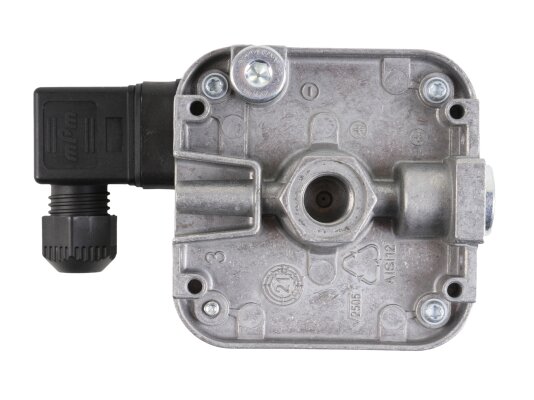

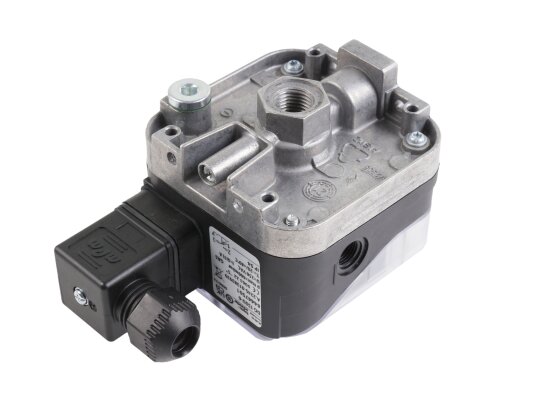

Реле давления Kromschroder DG имеет надежную конструкцию, при изготовлении которой использованы коррозиестойкие материалы, невосприимчивые к составу горючих газов. В качестве чувствительного элемента, реагирующего на изменение давления, выступает эластичная мембрана из NBR-каучука. Основание получено литьем из алюминиевого сплава AlSi 12. Корпус произведен из армированной пластмассы PBT. Присоединение осуществляется с помощью резьбы Rp 1/8. На корпусе предусмотрена точка измерения давления. Уровень электрозащиты соответствует стандарту IP 54. Прибор может эксплуатироваться в 1 и 2 зонах опасной атмосферы при использовании изолированного усилителя сигнала.
Особенности модели:
- электроподключение – 4-полюсный штекер, с разъемом;
- диапазон регулировки: от 30 до 150 мбар;
- срабатывание в диапазоне от 3 до 5 мбар;
- среда – природный, сжиженный, дымовой газ, биогаз (не более 0,1 % об. HS), воздух.
Размещение
Возможен монтаж реле горизонтально, вертикально (рекомендуется), внешней стороной вниз. Точка переключения смещается при установке датчика в невертикальном положении мембраны.
