Описание
Реле давления Kromschroder DG150UG-3Z, арт: 84447527 отвечает за контроль давления разряжения, нагнетательного, дифференциального давления при работе промышленных установок. Контролируемая среда – горючий газ, воздух. Датчик сертифицирован в ЕС по стандартам EN 1854, класс «S». Эксплуатируется в системах безопасности и автоматического регулирования подачи газа или воздуха. В компактном корпусе заключен чувствительный элемент, реагирующий на изменения давления. Встроенный микропереключатель замыкает, размыкает или переключает контакты, когда давление в системе достигает заданной точки срабатывания.
Особенности модели:
- электроподключение – резьбовые клеммы;
- позолоченные контакты;
- класс защиты от пыли и влаги IP 65;
- диапазон регулировки: от 30 до 150 мбар;
- срабатывание в диапазоне от 3 до 5 мбар;
- среда – природный, сжиженный, дымовой газ, биогаз (до 0,1 % HS), воздух.
Конструкция

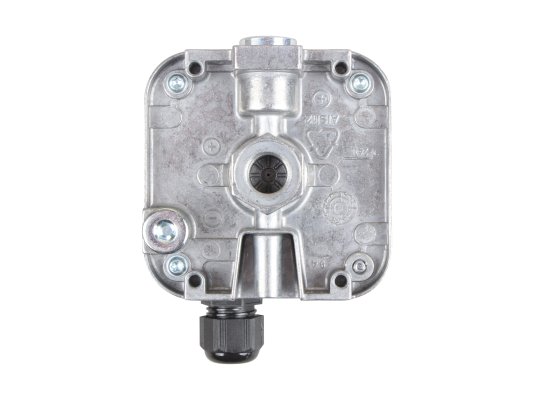

Реле состоит из переключающего устройства, помещенного в небольшой корпус. Нижняя часть прибора отлита из алюминиевого коррозиестойкого сплава AlSi 12. Корпус изготовлен из армированной пластмассы PBT, устойчивой к температурному воздействию. Оболочка обладает низкой газопроницаемостью. Материал чувствительной мембраны – углеводородостойкий NBR-каучук.

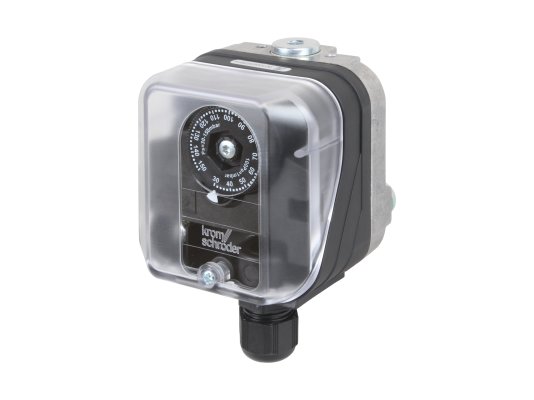

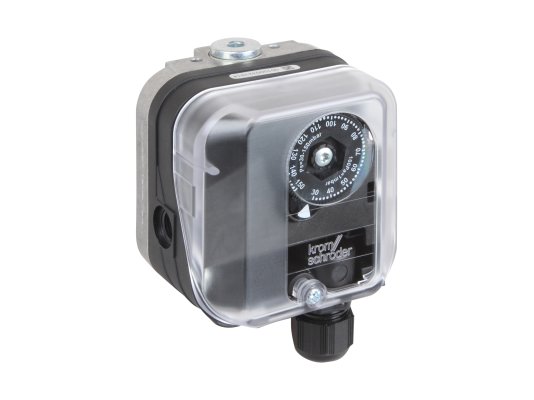

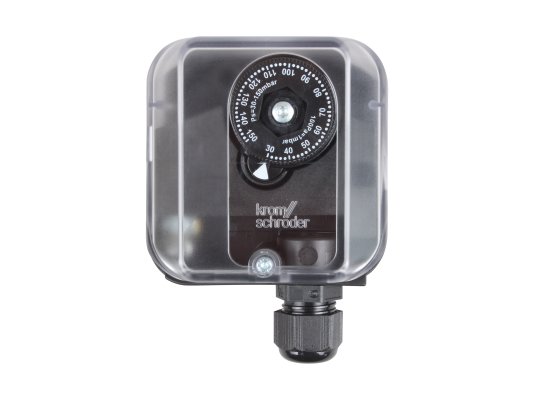

Конструкция рассчитана на давление газа/ воздуха 600 мбар. Допускается эксплуатация реле в 1 и 2 зонах опасной атмосферы (требуется изолированный усилитель сигнала). Для задания параметров срабатывания на корпусе размещено поворотное колесо с цифровой шкалой.

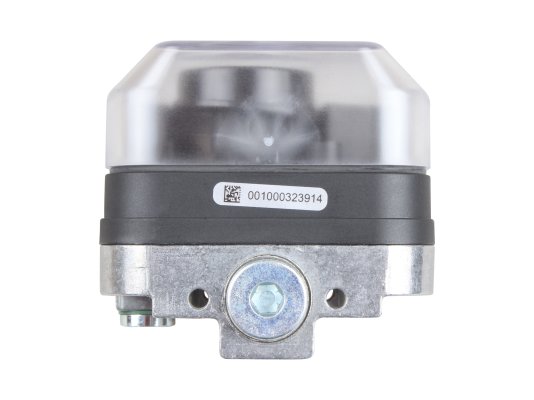

Крепление прибора осуществляется с помощью резьбы Rp 1/8. На корпусе предусмотрена точка замеров давления. Допускается горизонтальное, вертикальное (рекомендуемое) положение и внешней стороной вниз. При отклонении от вертикали точка срабатывания смещается относительно заданных параметров.
