Описание

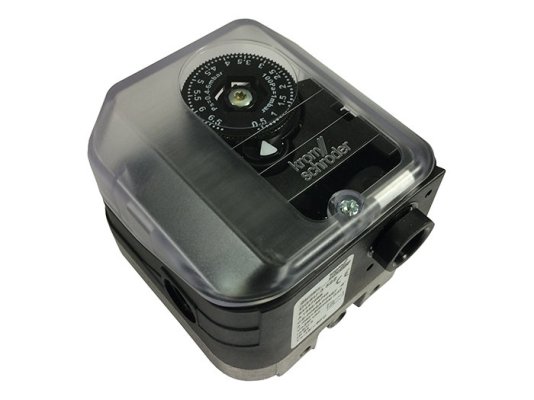

Реле давления Kromschroder DG150UG-6K2, арт: 84447523 сертифицировано в ЕС в соответствие с EN 1854 по классу «S». Функция универсального прибора – контроль давления газа и воздуха (избыточного, отрицательного, дифференциального). Реле применяется в системах безопасности и управления подачей газа при эксплуатации газового оборудования, при выполнении наладочных работ. Может использоваться для биогаза, устанавливаться в зонах 1 и 2 опасной атмосферы с изолированным усилителем сигнала. Здание точки срабатывания выполняется вручную поворотом регулировочного колёсика с цифровой разметкой. Датчик замыкает / размыкает контакты при минимально допустимом перепаде давления относительно установленного значения.
Особенности:
- максимальное давление рабочей среды – 600 мбар;
- диапазон регулировки 30…150 мбар;
- диапазон срабатывания: от 2,5 до 5 мбар;
- широкий диапазон температур: от -15 до +80 °C;
- электрическое подключение через 4-полюсный штекер с разъемом;
- мембранный тип датчика, без силикона;
- среда: горючие газы, воздух, биогаз;
- нижняя часть – литье из сплава AlSi 12, повышенной стойкости к коррозии;
- чувствительная мембрана переключателя из NBR-каучука;
- корпус из пластмассы PBT с низкой газопроницаемостью, армированной стекловолокном;
- резьбовое соединение Rp 1/4;
- точка на корпусе для снятия данных о давлении;
- позолоченные контакты;
- красный/зеленый контрольный светодиод на 24 В;
- пыле-, влагозащита корпуса от внешних воздействий IP 65;
- виды контролируемой среды: природный, сжиженный, дымовой газ, биогаз (не более 0,1 % об. HS), воздух.
Размещение
Возможен монтаж горизонтально, вертикально (рекомендуемое), внешней стороной вниз. При установке в невертикальном положении мембраны переключатель сработает при давлении выше/ ниже установленного значения.
