Описание

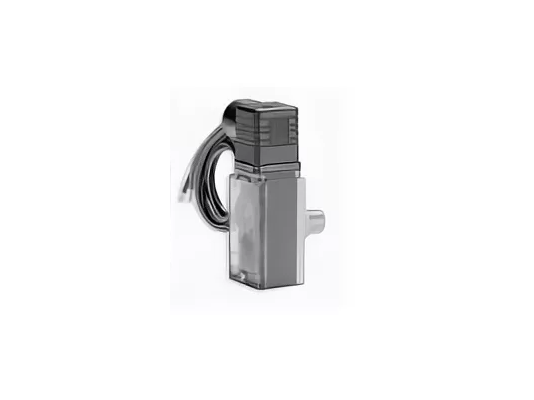

Реле давления Kromschroder DG17VC4-6W, арт: 84448061 используется для мониторинга избыточного давления при эксплуатации газовых котлов, теплогенераторов и другого промышленного оборудования. Встраивается в системы контроля и управления подачей газа или воздуха для безопасной, стабильной работы теплоснабжающих установок. Датчик рассчитан на давление рабочей среды до 600 мбар. Предусмотрена ручная настройка параметров переключения.

Особенности:

• контролируемая среда – природный, сжиженный (газообразный), дымовой газ, воздух, биогаз;
• устройство с переключающимся контактом;
• электроподключение – 4-полюсный DIN-штекер с розеткой;
• малогабаритный размеры прибора;
• коррозиестойкие, газонепроницаемые материалы корпуса;
• основание конструкции – алюминиевое литье (AlSi 12);
• верхняя часть – армированный стекловолокном пластик РВТ;
• эксплуатация при внешней температуре от -10 до +70 °C;
• присоединение на внутреннюю резьбу Rp 1/4 ;
• чувствительный элемент, реагирующий на изменения давления – мембрана из NBR;
• электроизоляция корпуса класса IP 54;
• маховик с цифровыми обозначениями уставок для настройки давления переключения.

Установка в систему

Реле давления Kromschroder DG может размещаться в горизонтальном или вертикальном положении. В случае отклонения от вертикали точка срабатывания смещается относительно значений шкалы в пределах ±0,2 мбар.
