Описание

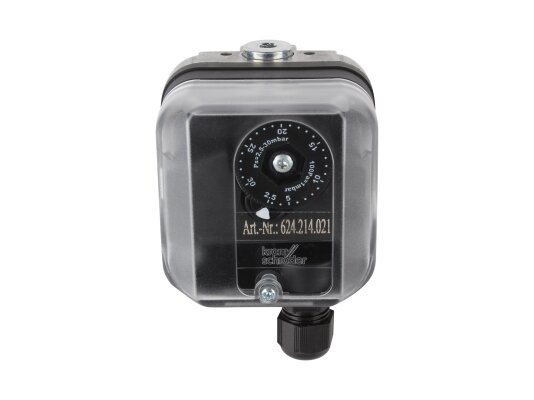

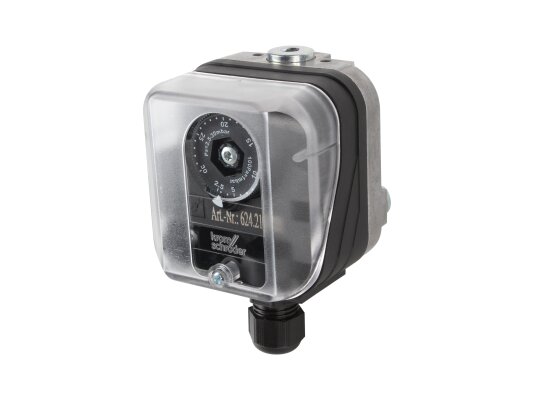

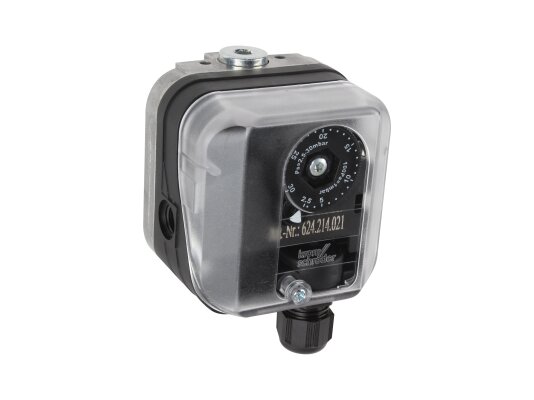

Реле давления Kromschroder DG30UG-3, арт: 84447292 отвечает за контроль дифференциального давления при эксплуатации промышленного оборудования, работающего на газе или воздухе. Настройка параметров переключения осуществляется с помощью диска с цифровой шкалой, закреплённого к корпусу. Микропереключатель замыкает, размыкает и переключает контакты при достижении заданной точки срабатывания. Реле сертифицировано по стандартам EN 1854.

Особенности:

• максимальное давление – 500 мбар;
• эксплуатация при температуре от -15 до +80 °C;
• диапазон регулировки: от 2,5 до 30 мбар;
• диапазон срабатывания: от 0,35 до 0,9 мбар;
• чувствительный элемент – каучуковая (NBR) мембрана;
• пластмассовый корпус, армированный стекловолокном;
• низкая газопроницаемость оболочки;

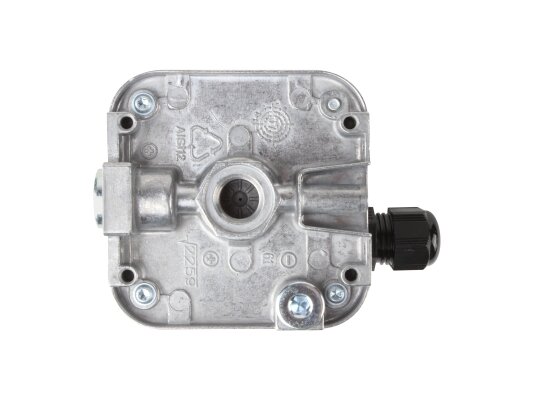

• основание корпуса – из сплава алюминия AlSi 12;
• электроподключение – резьбовые клеммы;
• защита электрических контактов по стандарту IP 54;
• присоединение с помощью резьбы Rp 1/8;
• точка для замера давления;
• позолоченные контакты;
• хорошо подходит для использования как «реле давления специальной конструкции».

Среда

Реле применяется в системах, работающих с природным, городским, сжиженным газом (газообразная форма), биогазом (до 0,1 % об. HS), дымовыми газами, воздухом.

Монтаж

Датчик давления Kromschroder DG устанавливается в систему в вертикальной (предпочтительно) или горизонтальной ориентации, возможно размещение внешней стороной вниз. При отклонении от рекомендуемого положения точка срабатывания будет смещаться по отношению к заданной величине.
