Описание

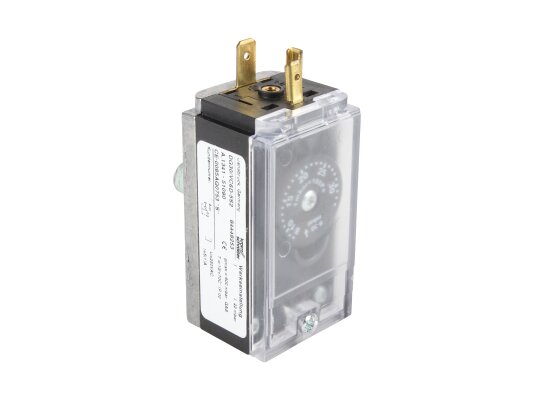

Реле давления Kromschroder DG30VC6D-5S2 служит для непрерывного контроля избыточного давления в системах безопасности и управления подачей газа или воздуха. При отклонении контролируемого давления от заданных параметров переключатель размыкает / замыкает контакт. Точка срабатывания задается ручной регулировкой колесика со шкалой. Датчик-реле характеризуется стабильным, точным переключением, компактными габаритами, простотой монтажа.

Особенности:

• рабочая среда – природный, сжиженный газ, воздух, биогаз;
• с уплотнением (только для газового подключения с наружной резьбой);
• замыкающий контакт (по отдельному запросу, в базовом исполнении не предусмотрен);
• мембранный тип датчика;
• электроподключение – 4-полюсный DIN-штекер без розетки;
• нижняя часть корпуса – коррозиестойкий сплав алюминия AlSi 12;
• пластиковый (РВТ с армированием стекловолокном) кожух с низкой газопроницаемостью;
• допустимая температура окружающей среды от -10 до +70 °C;
• без защиты от попадания пыли и воды, IP 00;
• контроль минимального, максимального давления;
• компактность, простота установки;
• для систем с давлением среды до 600 мбар;
• плавная регулировка параметров поворотом маховика.

Размещение реле давления

Место установки реле давления Kromschroder DG – системы газоснабжения горелки, котла, теплогенератора, промышленные вентиляторы. Рекомендуемое положение – вертикальное (давление срабатывания соответствует значению шкалы настройки, при отклонении от вертикали точка переключения смещается в пределах ±0,2 мбар).
