Описание

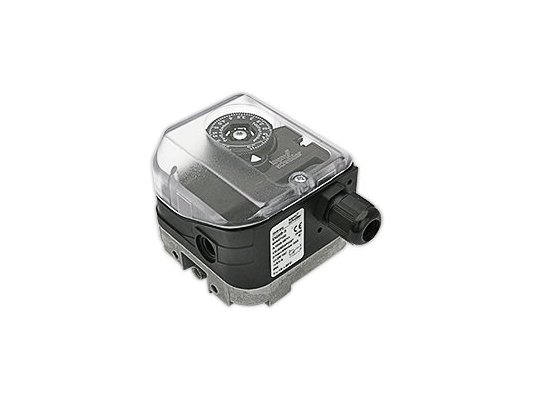

Реле давления Kromschroder DG500UG-4, арт: 84447040 – компактный датчик для контроля давления газа и воздуха при эксплуатации газовых промышленных установок, систем вентиляции и кондиционирования. Сертификация по нормам EN 1854, класс «S». Реле замыкает, размыкает или переключает контакты при достижении фактического давления заданных параметров срабатывания. Хорошо подходит для систем с давлением рабочей среды до 600 мбар.
Особенности модели:
- среда – природный, сжиженный, дымовой газ, биогаз (0,1 % HS), воздух;
- контроль давления разряжения, нагнетательного, дифференциального давления;
- электроподключение – резьбовые клеммы, IP 65;
- позолоченные контакты;
- диапазон регулировки: 100…500 мбар;
- срабатывание в диапазоне 8…17 мбар;
- присоединение при помощи внутренней резьбы Rp 1/8.
Конструкция
В качестве чувствительного элемента датчика использована гибкая мембрана из углеводородостойкого NBR-каучука. Основание отлито из алюминиевого сплава AlSi 12 повышенной стойкости к коррозии. Корпус произведен из газонепроницаемой армированной пластмассы PBT. Уровень защиты электрических компонентов от пыли и влаги – IP 65. Прибор может использоваться для 1 и 2 зон опасной атмосферы с применением изолированного усилителя сигнала.
Точка переключения задается с помощью колесика с цифровой шкалой. На корпусе предусмотрен измерительный штуцер для снятия показаний давления. Реле может размещаться в системе в горизонтальном, вертикальном (предпочтительно) положении и внешней стороной вниз. Установка в позиции, отличной от рекомендуемой, обеспечивает смещение точки срабатывания относительно заданных значений (необходимо проверить при установке).
