Описание

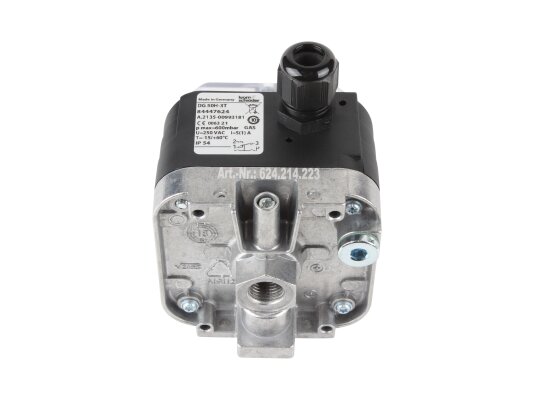

Реле давления Kromschroder DG50H-3T, арт: 84447624 применяется в системах с давлением газа/ воздуха до 600 мбар. Отвечает за контроль нагнетательного, дифференциального, избыточного давления. При увеличении давления датчик переключается и блокируется. Реле оснащено компактным корпусом, произведенным из материалов низкой газопроницаемости.
Особенности и параметры:
- для природного, сжиженного, дымового газа, биогаза (0,1 % HS), воздуха;
- для систем с давлением среды до 600 мбар;
- конструкция из износо-, коррозиестойких материалов;
- электроподключение на резьбовые клеммы;
- блокировка при увеличении давления;
- ручной способ регулировки давления срабатывания вращением диска со шкалой;
- встроенный штуцер для замера давления;
- возможность применения в качестве датчика специальной конструкции;
- рабочая мембрана из NBR-каучука;
- присоединение с помощью резьбы Rp 1/4;
- синяя контрольная лампа на 230 В;
- диапазон температур эксплуатации: -15.+80 °C.
Исполнение и монтаж
Корпус реле произведен из литого алюминия и армированной пластмассы PBT. Электрические компоненты защищены от пыли и брызг воды по стандарту IP 54. Сверху корпуса размещен дисковый регулятор для плавной настройки параметров переключения. Датчик может устанавливаться в 1 и 2 зонах опасной атмосферы при размещении до него изолированного усилителя сигнала.
Датчик размещается вертикально (оптимальное положение) или горизонтально/ в перевёрнутом потолочном положении. При отклонении от вертикали точка переключения смещается.
Достоинства:
- для горючих газов, воздуха, биогаза;
- блокировочная функция;
- контрольная лампа;
- для различных промышленных применений;
- стабильное переключение при низких/высоких температурах;
- простая и точная настройка параметров;
- применение в зонах 1 и 2 опасной атмосферы.
Применение
Реле давления Kromschroder DG применяется в промышленном топочном оборудовании, системах вентиляции и кондиционирования воздуха.
